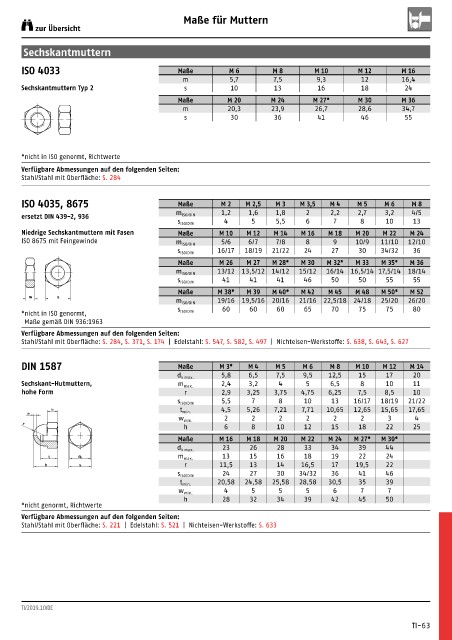

Maße für Muttern
zur Übersicht

Sechskantmuttern
ISO 4033 Maße M 6 M 8 M 10 M 12 M 16
m 5,7 7,5 9,3 12 16,4
Sechskantmuttern Typ 2 s 10 13 16 18 24
Maße M 20 M 24 M 27* M 30 M 36
m 20,3 23,9 26,7 28,6 34,7
s 30 36 41 46 55

*nicht in ISO genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 284

ISO 4035, 8675 Maße M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8
1,2 1,6 1,8 2 2,2 2,7 3,2 4/5
ersetzt DIN 439-2, 936 m ISO/DIN
s ISO/DIN 4 5 5,5 6 7 8 10 13
Niedrige Sechskantmuttern mit Fasen Maße M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
ISO 8675 mit Feingewinde m ISO/DIN 5/6 6/7 7/8 8 9 10/9 11/10 12/10
16/17 18/19 21/22 24 27 30 34/32 36
s ISO/DIN
Maße M 26 M 27 M 28* M 30 M 32* M 33 M 35* M 36
13/12 13,5/12 14/12 15/12 16/14 16,5/14 17,5/14 18/14
m ISO/DIN
41 41 41 46 50 50 55 55
s ISO/DIN
Maße M 38* M 39 M 40* M 42 M 45 M 48 M 50* M 52
m s
m ISO/DIN 19/16 19,5/16 20/16 21/16 22,5/18 24/18 25/20 26/20
60 60 60 65 70 75 75 80
* nicht in ISO genormt, s ISO/DIN
Maße gemäß DIN 936:1963
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 284, S. 371, S. 174 | Edelstahl: S. 547, S. 582, S. 497 | Nichteisen-Werkstoffe: S. 638, S. 643, S. 627

DIN 1587 Maße M 3* M 4 M 5 M 6 M 8 M 10 M 12 M 14
5,8 6,5 7,5 9,5 12,5 15 17 20
d k max.
Sechskant-Hutmuttern, m max. 2,4 3,2 4 5 6,5 8 10 11
hohe Form r 2,9 3,25 3,75 4,75 6,25 7,5 8,5 10
5,5 7 8 10 13 16/17 18/19 21/22
s ISO/DIN
m 4,5 5,26 7,21 7,71 10,65 12,65 15,65 17,65
w t min.
w min. 2 2 2 2 2 2 3 4
r
h 6 8 10 12 15 18 22 25
Maße M 16 M 18 M 20 M 22 M 24 M 27* M 30*
23 26 28 33 34 39 44
d k max.
t dk m max. 13 15 16 18 19 22 24
h s r 11,5 13 14 16,5 17 19,5 22
24 27 30 34/32 36 41 46
s ISO/DIN
20,58 24,58 25,58 28,58 30,5 35 39
t min.
4 5 5 5 6 7 7
w min.
h 28 32 34 39 42 45 50
* nicht genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 221 | Edelstahl: S. 521 | Nichteisen-Werkstoffe: S. 633
