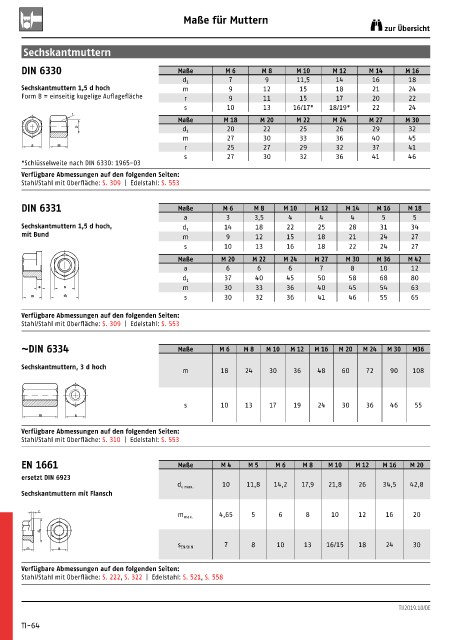

Maße für Muttern
zur Übersicht

Sechskantmuttern
DIN 6330 Maße M 6 M 8 M 10 M 12 M 14 M 16
7 9 11,5 14 16 18
d 1
Sechskantmuttern 1,5 d hoch m 9 12 15 18 21 24
Form B = einseitig kugelige Auflagefläche r 9 11 15 17 20 22
s 10 13 16/17* 18/19* 22 24
r
Maße M 18 M 20 M 22 M 24 M 27 M 30
d 1 20 22 25 26 29 32
d 1
m 27 30 33 36 40 45
s m r 25 27 29 32 37 41
s 27 30 32 36 41 46
* Schlüsselweite nach DIN 6330: 1965-03
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 309 | Edelstahl: S. 553

DIN 6331 Maße M 6 M 8 M 10 M 12 M 14 M 16 M 18
a 3 3,5 4 4 4 5 5
Sechskantmuttern 1,5 d hoch, d 1 14 18 22 25 28 31 34
mit Bund m 9 12 15 18 21 24 27
s 10 13 16 18 22 24 27
Maße M 20 M 22 M 24 M 27 M 30 M 36 M 42
a 6 6 6 7 8 10 12
37 40 45 50 58 68 80
d 1
a s m 30 33 36 40 45 54 63
m d 1 s 30 32 36 41 46 55 65

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 309 | Edelstahl: S. 553

~DIN 6334 Maße M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 30 M36

Sechskantmuttern, 3 d hoch
m 18 24 30 36 48 60 72 90 108

s 10 13 17 19 24 30 36 46 55
m s
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 310 | Edelstahl: S. 553

EN 1661 Maße M 4 M 5 M 6 M 8 M 10 M 12 M 16 M 20

ersetzt DIN 6923
10 11,8 14,2 17,9 21,8 26 34,5 42,8
d c max.
Sechskantmuttern mit Flansch

c
m max. 4,65 5 6 8 10 12 16 20
d c
7 8 10 13 16/15 18 24 30
m s s EN/DIN

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 222, S. 322 | Edelstahl: S. 521, S. 558

TI/2019.10/DE

TI-64
