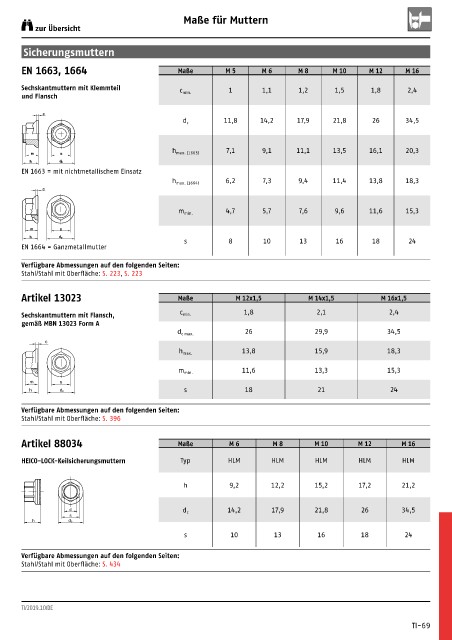

Maße für Muttern
zur Übersicht

Sicherungsmuttern
EN 1663, 1664 Maße M 5 M 6 M 8 M 10 M 12 M 16

Sechskantmuttern mit Klemmteil 1 1,1 1,2 1,5 1,8 2,4
und Flansch c min.

c
11,8 14,2 17,9 21,8 26 34,5
d c

7,1 9,1 11,1 13,5 16,1 20,3
m s h max. (1663)
h dc
EN 1663 = mit nichtmetallischem Einsatz
6,2 7,3 9,4 11,4 13,8 18,3
h max. (1664)
c

4,7 5,7 7,6 9,6 11,6 15,3
m min.
m s
h d c
s 8 10 13 16 18 24
EN 1664 = Ganzmetallmutter

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 223, S. 223

Artikel 13023 Maße M 12x1,5 M 14x1,5 M 16x1,5

Sechskantmuttern mit Flansch, c min. 1,8 2,1 2,4
gemäß MBN 13023 Form A
26 29,9 34,5
d c max.
c
13,8 15,9 18,3
h max.
11,6 13,3 15,3
m min.
m s
h dc s 18 21 24

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 396

Artikel 88034 Maße M 6 M 8 M 10 M 12 M 16

HEICO-LOCK-Keilsicherungsmuttern Typ HLM HLM HLM HLM HLM

h 9,2 12,2 15,2 17,2 21,2

d d c 14,2 17,9 21,8 26 34,5
s
h dc
s 10 13 16 18 24

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 434

TI/2019.10/DE

TI-69
