Maße für Muttern
zur Übersicht

Sonderformen

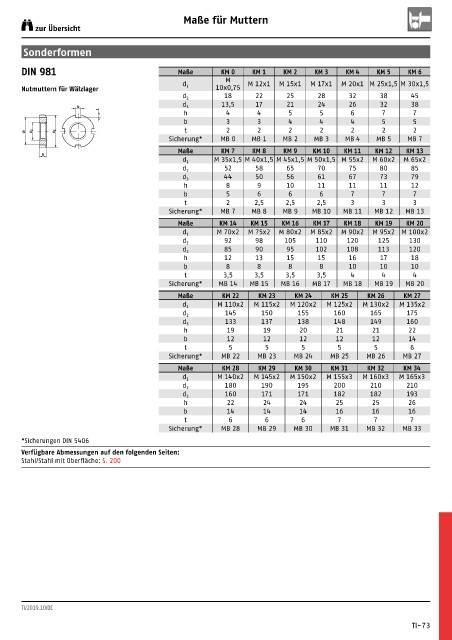

DIN 981 Maße KM 0 KM 1 KM 2 KM 3 KM 4 KM 5 KM 6
M M 12x1 M 15x1 M 17x1 M 20x1 M 25x1,5 M 30x1,5
Nutmuttern für Wälzlager d 1 10x0,75
18 22 25 28 32 38 45
d 2
13,5 17 21 24 26 32 38
b d 3
h 4 4 5 5 6 7 7
t
b 3 3 4 4 4 5 5
d 1 d 3 d 2 t 2 2 2 2 2 2 2
Sicherung* MB 0 MB 1 MB 2 MB 3 MB 4 MB 5 MB 7
Maße KM 7 KM 8 KM 9 KM 10 KM 11 KM 12 KM 13
h
d 1 M 35x1,5 M 40x1,5 M 45x1,5 M 50x1,5 M 55x2 M 60x2 M 65x2
52 58 65 70 75 80 85
d 2
44 50 56 61 67 73 79
d 3
h 8 9 10 11 11 11 12
b 5 6 6 6 7 7 7
t 2 2,5 2,5 2,5 3 3 3
Sicherung* MB 7 MB 8 MB 9 MB 10 MB 11 MB 12 MB 13
Maße KM 14 KM 15 KM 16 KM 17 KM 18 KM 19 KM 20
M 70x2 M 75x2 M 80x2 M 85x2 M 90x2 M 95x2 M 100x2
d 1
92 98 105 110 120 125 130
d 2
85 90 95 102 108 113 120
d 3
h 12 13 15 15 16 17 18
b 8 8 8 8 10 10 10
t 3,5 3,5 3,5 3,5 4 4 4
Sicherung* MB 14 MB 15 MB 16 MB 17 MB 18 MB 19 MB 20
Maße KM 22 KM 23 KM 24 KM 25 KM 26 KM 27
M 110x2 M 115x2 M 120x2 M 125x2 M 130x2 M 135x2
d 1
145 150 155 160 165 175
d 2
133 137 138 148 149 160
d 3
h 19 19 20 21 21 22
b 12 12 12 12 12 14
t 5 5 5 5 5 6
Sicherung* MB 22 MB 23 MB 24 MB 25 MB 26 MB 27
Maße KM 28 KM 29 KM 30 KM 31 KM 32 KM 34
M 140x2 M 145x2 M 150x2 M 155x3 M 160x3 M 165x3
d 1
180 190 195 200 210 210
d 2
160 171 171 182 182 193
d 3
h 22 24 24 25 25 26
b 14 14 14 16 16 16
t 6 6 6 7 7 7
Sicherung* MB 28 MB 29 MB 30 MB 31 MB 32 MB 33
* Sicherungen DIN 5406
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 200
