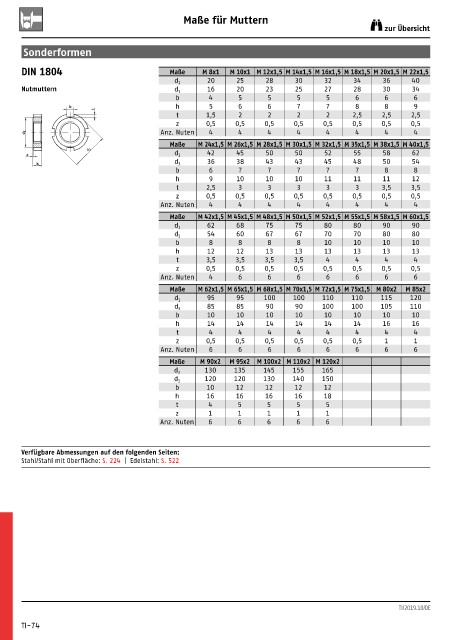

Page 775 - WS Befestigungstechnik

Maße für Muttern
zur Übersicht

Sonderformen

DIN 1804 Maße M 8x1 M 10x1 M 12x1,5 M 14x1,5 M 16x1,5 M 18x1,5 M 20x1,5 M 22x1,5
20 25 28 30 32 34 36 40
d 2
Nutmuttern d 3 16 20 23 25 27 28 30 34
b 4 5 5 5 5 6 6 6
b h 5 6 6 7 7 8 8 9
t
t 1,5 2 2 2 2 2,5 2,5 2,5
z 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5
d 3 Anz. Nuten 4 4 4 4 4 4 4 4
Maße M 24x1,5 M 26x1,5 M 28x1,5 M 30x1,5 M 32x1,5 M 35x1,5 M 38x1,5 M 40x1,5
d 2
z d 2 42 45 50 50 52 55 58 62
36 38 43 43 45 48 50 54
h d 3
b 6 7 7 7 7 7 8 8
h 9 10 10 10 11 11 11 12
t 2,5 3 3 3 3 3 3,5 3,5
z 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5
Anz. Nuten 4 4 4 4 4 4 4 4
Maße M 42x1,5 M 45x1,5 M 48x1,5 M 50x1,5 M 52x1,5 M 55x1,5 M 58x1,5 M 60x1,5
62 68 75 75 80 80 90 90
d 2
54 60 67 67 70 70 80 80
d 3
b 8 8 8 8 10 10 10 10
h 12 12 13 13 13 13 13 13
t 3,5 3,5 3,5 3,5 4 4 4 4
z 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5
Anz. Nuten 4 6 6 6 6 6 6 6
Maße M 62x1,5 M 65x1,5 M 68x1,5 M 70x1,5 M 72x1,5 M 75x1,5 M 80x2 M 85x2
95 95 100 100 110 110 115 120
d 2
85 85 90 90 100 100 105 110
d 3
b 10 10 10 10 10 10 10 10
h 14 14 14 14 14 14 16 16
t 4 4 4 4 4 4 4 4
z 0,5 0,5 0,5 0,5 0,5 0,5 1 1
Anz. Nuten 6 6 6 6 6 6 6 6
Maße M 90x2 M 95x2 M 100x2 M 110x2 M 120x2
130 135 145 155 165
d 2
120 120 130 140 150
d 3
b 10 12 12 12 12
h 16 16 16 16 18
t 4 5 5 5 5
z 1 1 1 1 1
Anz. Nuten 6 6 6 6 6

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 224 | Edelstahl: S. 522
