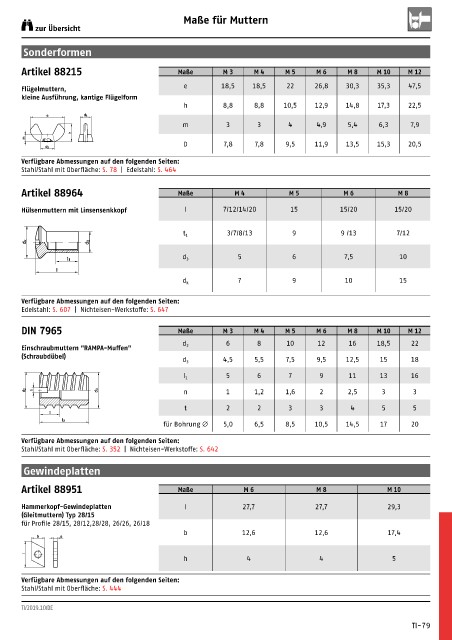

Maße für Muttern
zur Übersicht

Sonderformen

Artikel 88215 Maße M 3 M 4 M 5 M 6 M 8 M 10 M 12

Flügelmuttern, e 18,5 18,5 22 26,8 30,3 35,3 47,5
kleine Ausführung, kantige Flügelform
h 8,8 8,8 10,5 12,9 14,8 17,3 22,5
e d 3
m 3 3 4 4,9 5,4 6,3 7,9
h
m
D 7,8 7,8 9,5 11,9 13,5 15,3 20,5
d 2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 78 | Edelstahl: S. 464

Artikel 88964 Maße M 4 M 5 M 6 M 8

Hülsenmuttern mit Linsensenkkopf l 7/12/14/20 15 15/20 15/20

3/7/8/13 9 9 /13 7/12
t 1
dk d 3
5 6 7,5 10
t 1 d 3
l
7 9 10 15
d k

Verfügbare Abmessungen auf den folgenden Seiten:
Edelstahl: S. 607 | Nichteisen-Werkstoffe: S. 647

DIN 7965 Maße M 3 M 4 M 5 M 6 M 8 M 10 M 12

6 8 10 12 16 18,5 22
Einschraubmuttern "RAMPA-Muffen" d 2
(Schraubdübel)
d 3 4,5 5,5 7,5 9,5 12,5 15 18
5 6 7 9 11 13 16
l 2
d2 n d 3 n 1 1,2 1,6 2 2,5 3 3
t 2 2 3 3 4 5 5
t
l2
für Bohrung Ø 5,0 6,5 8,5 10,5 14,5 17 20
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 352 | Nichteisen-Werkstoffe: S. 642

Gewindeplatten

Artikel 88951 Maße M 6 M 8 M 10

Hammerkopf-Gewindeplatten l 27,7 27,7 29,3
(Gleitmuttern) Typ 28/15
für Profile 28/15, 28/12,28/28, 26/26, 26/18
b 12,6 12,6 17,4
b s

l
h 4 4 5

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 444

TI/2019.10/DE

TI-79
