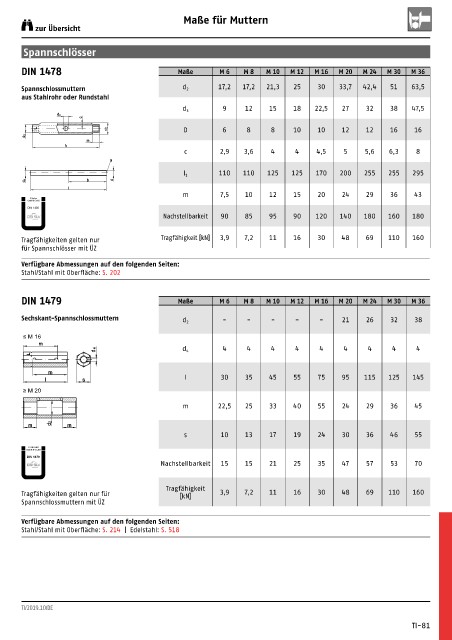

Maße für Muttern
zur Übersicht

Spannschlösser

DIN 1478 Maße M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 30 M 36

Spannschlossmuttern d 2 17,2 17,2 21,3 25 30 33,7 42,4 51 63,5
aus Stahlrohr oder Rundstahl
9 12 15 18 22,5 27 32 38 47,5
d 3
d4
c
L d2 D 6 8 8 10 10 12 12 16 16
d 3
m
l1
c 2,9 3,6 4 4 4,5 5 5,6 6,3 8
a
110 110 125 125 170 200 255 255 295
l 1
ds b d
l
m 7,5 10 12 15 20 24 29 36 43
F. Reyher
GmbH & Co.KG
DIN 1480
Nachstellbarkeit 90 85 95 90 120 140 180 160 180

Tragfähigkeiten gelten nur Tragfähigkeit [kN] 3,9 7,2 11 16 30 48 69 110 160
für Spannschlösser mit ÜZ

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 202

DIN 1479 Maße M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 30 M 36

Sechskant-Spannschlossmuttern - - - - - 21 26 32 38
d 2
≤ M 16
m
d 4 d 4 4 4 4 4 4 4 4 4 4
L

m
l s l 30 35 45 55 75 95 115 125 145
≥ M 20
m 22,5 25 33 40 55 24 29 36 45

m d2 m
s 10 13 17 19 24 30 36 46 55
F. REYHER
GmbH & Co.KG
DIN 1479
Nachstellbarkeit 15 15 21 25 35 47 57 53 70

Tragfähigkeit
Tragfähigkeiten gelten nur für [kN] 3,9 7,2 11 16 30 48 69 110 160
Spannschlossmuttern mit ÜZ

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 214 | Edelstahl: S. 518

TI/2019.10/DE

TI-81
