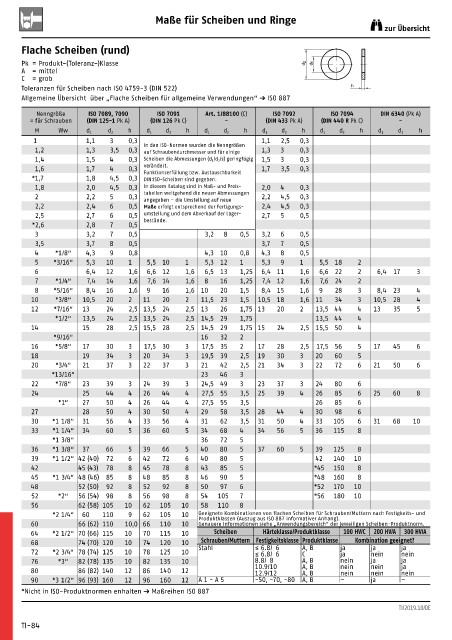

Maße für Scheiben und Ringe
zur Übersicht

Flache Scheiben (rund)

Pk = Produkt-(Toleranz-)Klasse d 2 d 1
A = mittel
C = grob
Toleranzen für Scheiben nach ISO 4759-3 (DIN 522) h
Allgemeine Übersicht über „Flache Scheiben für allgemeine Verwendungen“ Å ISO 887

Nenngröße ISO 7089, 7090 ISO 7091 Art. 1/88100 (C) ISO 7092 ISO 7094 DIN 6340 (Pk A)
= für Schrauben (DIN 125-1 Pk A) (DIN 126 Pk C) – (DIN 433 Pk A) (DIN 440 R Pk C) –
M Ww d 1 d 2 h d 1 d 2 h d 1 d 2 h d 1 d 2 h d 1 d 2 h d 1 d 2 h
1 1,1 3 0,3 In den ISO-Normen wurden die Nenngrößen 1,1 2,5 0,3
1,2 1,3 3,5 0,3 auf Schraubendurchmesser und für einige 1,3 3 0,3
1,4 1,5 4 0,3 Scheiben die Abmessungen (d 1 /d 2 /s) gering fügig 1,5 3 0,3
1,6 1,7 4 0,3 verändert. 1,7 3,5 0,3
Funktionserfüllung bzw. Austauschbarkeit
*1,7 1,8 4,5 0,3 DIN:ISO-Scheiben sind gegeben.
1,8 2,0 4,5 0,3 In diesem Katalog sind in Maß- und Preis- 2,0 4 0,3
2 2,2 5 0,3 tabellen weitgehend die neuen Abmessungen 2,2 4,5 0,3
angegeben – die Umstellung auf neue
2,2 2,4 6 0,5 Maße erfolgt entsprechend der Fertigungs- 2,4 4,5 0,3
2,5 2,7 6 0,5 umstellung und dem Abverkauf der Lager- 2,7 5 0,5
*2,6 2,8 7 0,5 bestände.
3 3,2 7 0,5 3,2 8 0,5 3,2 6 0,5
3,5 3,7 8 0,5 3,7 7 0,5
4 *1/8“ 4,3 9 0,8 4,3 10 0,8 4,3 8 0,5
5 *3/16“ 5,3 10 1 5,5 10 1 5,3 12 1 5,3 9 1 5,5 18 2
6 6,4 12 1,6 6,6 12 1,6 6,5 13 1,25 6,4 11 1,6 6,6 22 2 6,4 17 3
7 *1/4“ 7,4 14 1,6 7,6 14 1,6 8 16 1,25 7,4 12 1,6 7,6 24 2
8 *5/16“ 8,4 16 1,6 9 16 1,6 10 20 1,5 8,4 15 1,6 9 28 3 8,4 23 4
10 *3/8“ 10,5 20 2 11 20 2 11,5 23 1,5 10,5 18 1,6 11 34 3 10,5 28 4
12 *7/16“ 13 24 2,5 13,5 24 2,5 13 26 1,75 13 20 2 13,5 44 4 13 35 5
*1/2“ 13,5 24 2,5 13,5 24 2,5 14,5 29 1,75 13,5 44 4
14 15 28 2,5 15,5 28 2,5 14,5 29 1,75 15 24 2,5 15,5 50 4
*9/16“ 16 32 2
16 *5/8“ 17 30 3 17,5 30 3 17,5 35 2 17 28 2,5 17,5 56 5 17 45 6
18 19 34 3 20 34 3 19,5 39 2,5 19 30 3 20 60 5
20 *3/4“ 21 37 3 22 37 3 21 42 2,5 21 34 3 22 72 6 21 50 6
*13/16“ 23 46 3
22 *7/8“ 23 39 3 24 39 3 24,5 49 3 23 37 3 24 80 6
24 25 44 4 26 44 4 27,5 55 3,5 25 39 4 26 85 6 25 60 8
*1“ 27 50 4 26 44 4 27,5 55 3,5 26 85 6
27 28 50 4 30 50 4 29 58 3,5 28 44 4 30 98 6
30 *1 1/8“ 31 56 4 33 56 4 31 62 3,5 31 50 4 33 105 6 31 68 10
33 *1 1/4“ 34 60 5 36 60 5 34 68 4 34 56 5 36 115 8
*1 3/8“ 36 72 5
36 *1 3/8“ 37 66 5 39 66 5 40 80 5 37 60 5 39 125 8
39 *1 1/2“ 42 (40) 72 6 42 72 6 40 80 5 42 140 10
42 45 (43) 78 8 45 78 8 43 85 5 *45 150 8
45 *1 3/4“ 48 (46) 85 8 48 85 8 46 90 5 *48 160 8
48 52 (50) 92 8 52 92 8 50 97 6 *52 170 10
52 *2“ 56 (54) 98 8 56 98 8 54 105 7 *56 180 10
56 62 (58) 105 10 62 105 10 58 110 8
*2 1/4“ 60 110 9 62 105 10 Geeignete Kombinationen von flachen Scheiben für Schrauben/Muttern nach Festigkeits- und
Produktklassen (Auszug aus ISO 887 informativer Anhang).
60 66 (62) 110 10,0 66 110 10 Genauere Informationen siehe „Anwendungsbereich” der jeweiligen Scheiben-Produktnorm.
64 *2 1/2“ 70 (66) 115 10 70 115 10 Scheiben Härteklasse/Produktklasse 100 HV/C 200 HV/A 300 HV/A
68 74 (70) 120 10 74 120 10 Schrauben/Muttern Festigkeits klasse Produktklasse Kombination geeignet?
72 *2 3/4“ 78 (74) 125 10 78 125 10 Stahl ≤ 6.8/ 6 A, B ja ja ja
C
≤ 6.8/ 6
nein
ja
nein
76 *3“ 82 (78) 135 10 82 135 10 8.8/ 8 A, B nein ja ja
80 86 (82) 140 12 86 140 12 10.9/10 A, B nein nein ja
nein
nein
nein
12.9/12
A, B
90 *3 1/2“ 96 (93) 160 12 96 160 12 A 1 - A 5 -50, -70, -80 A, B – ja –
*Nicht in ISO-Produktnormen enhalten Å Maßreihen ISO 887
