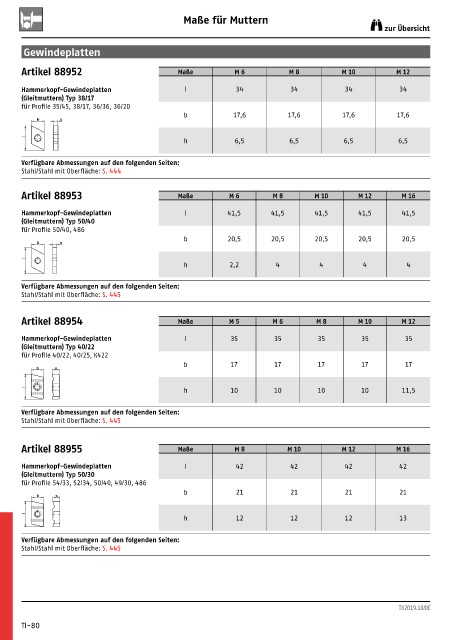

Maße für Muttern
zur Übersicht
Gewindeplatten
Artikel 88952 Maße M 6 M 8 M 10 M 12
Hammerkopf-Gewindeplatten l 34 34 34 34
(Gleitmuttern) Typ 38/17
für Profile 35/45, 38/17, 36/36, 36/20
b 17,6 17,6 17,6 17,6
b s
l
h 6,5 6,5 6,5 6,5
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 444
Artikel 88953 Maße M 6 M 8 M 10 M 12 M 16
Hammerkopf-Gewindeplatten l 41,5 41,5 41,5 41,5 41,5
(Gleitmuttern) Typ 50/40
für Profile 50/40, 486
b 20,5 20,5 20,5 20,5 20,5
b s
l
h 2,2 4 4 4 4
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 445
Artikel 88954 Maße M 5 M 6 M 8 M 10 M 12
Hammerkopf-Gewindeplatten l 35 35 35 35 35
(Gleitmuttern) Typ 40/22
für Profile 40/22, 40/25, K422
b 17 17 17 17 17
b s
h 10 10 10 10 11,5
l
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 445
Artikel 88955 Maße M 8 M 10 M 12 M 16
Hammerkopf-Gewindeplatten l 42 42 42 42
(Gleitmuttern) Typ 50/30
für Profile 54/33, 52/34, 50/40, 49/30, 486
b 21 21 21 21
b s
l
h 12 12 12 13
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 445
