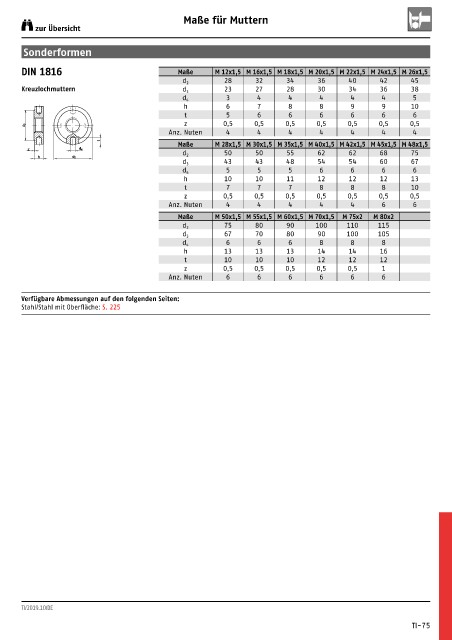

Maße für Muttern
zur Übersicht

Sonderformen

DIN 1816 Maße M 12x1,5 M 16x1,5 M 18x1,5 M 20x1,5 M 22x1,5 M 24x1,5 M 26x1,5
28 32 34 36 40 42 45
d 2
Kreuzlochmuttern d 3 23 27 28 30 34 36 38
3 4 4 4 4 4 5
d 4
h 6 7 8 8 9 9 10
t 5 6 6 6 6 6 6
z 0,5 0,5 0,5 0,5 0,5 0,5 0,5
d 3
Anz. Nuten 4 4 4 4 4 4 4
Maße M 28x1,5 M 30x1,5 M 35x1,5 M 40x1,5 M 42x1,5 M 45x1,5 M 48x1,5
t
z d 4
d 2 50 50 55 62 62 68 75
h d 2
d 3 43 43 48 54 54 60 67
5 5 5 6 6 6 6
d 4
h 10 10 11 12 12 12 13
t 7 7 7 8 8 8 10
z 0,5 0,5 0,5 0,5 0,5 0,5 0,5
Anz. Nuten 4 4 4 4 4 6 6
Maße M 50x1,5 M 55x1,5 M 60x1,5 M 70x1,5 M 75x2 M 80x2
75 80 90 100 110 115
d 2
67 70 80 90 100 105
d 3
6 6 6 8 8 8
d 4
h 13 13 13 14 14 16
t 10 10 10 12 12 12
z 0,5 0,5 0,5 0,5 0,5 1
Anz. Nuten 6 6 6 6 6 6

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 225
