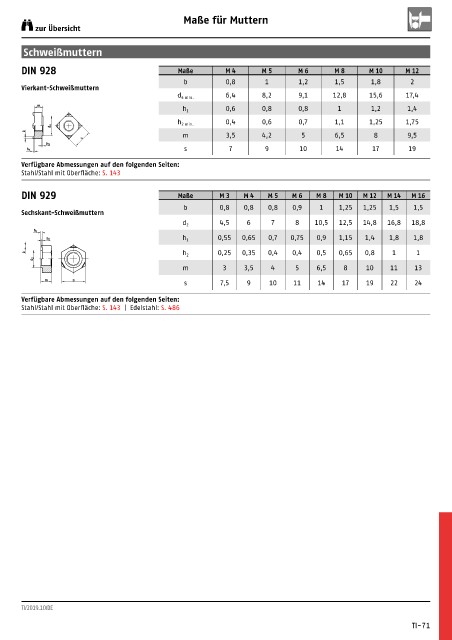

Maße für Muttern
zur Übersicht

Schweißmuttern
DIN 928 Maße M 4 M 5 M 6 M 8 M 10 M 12

b 0,8 1 1,2 1,5 1,8 2
Vierkant-Schweißmuttern
6,4 8,2 9,1 12,8 15,6 17,4
d 4 min.
m
h 1 0,6 0,8 0,8 1 1,2 1,4
0,4 0,6 0,7 1,1 1,25 1,75
h 2 min.
d 4
b m 3,5 4,2 5 6,5 8 9,5
s
h 2
h 1 s 7 9 10 14 17 19
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 143

DIN 929 Maße M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16
b 0,8 0,8 0,8 0,9 1 1,25 1,25 1,5 1,5
Sechskant-Schweißmuttern
4,5 6 7 8 10,5 12,5 14,8 16,8 18,8
d 2
h 1
0,55 0,65 0,7 0,75 0,9 1,15 1,4 1,8 1,8
h 2 h 1
b 0,25 0,35 0,4 0,4 0,5 0,65 0,8 1 1
h 2
d 2
m 3 3,5 4 5 6,5 8 10 11 13
m s
s 7,5 9 10 11 14 17 19 22 24
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 143 | Edelstahl: S. 486

TI/2019.10/DE

TI-71
