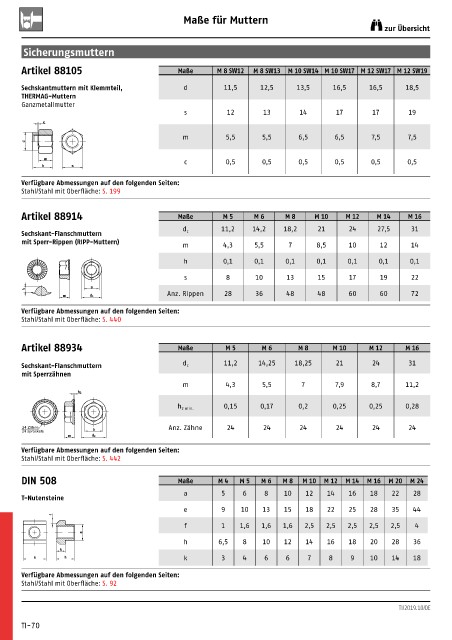

Maße für Muttern
zur Übersicht

Sicherungsmuttern
Artikel 88105 Maße M 8 SW12 M 8 SW13 M 10 SW14 M 10 SW17 M 12 SW17 M 12 SW19

Sechskantmuttern mit Klemmteil, d 11,5 12,5 13,5 16,5 16,5 18,5
THERMAG-Muttern
Ganzmetallmutter
s 12 13 14 17 17 19
c
m 5,5 5,5 6,5 6,5 7,5 7,5
d

m c 0,5 0,5 0,5 0,5 0,5 0,5
h s
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 199

Artikel 88914 Maße M 5 M 6 M 8 M 10 M 12 M 14 M 16

11,2 14,2 18,2 21 24 27,5 31
Sechskant-Flanschmuttern d c
mit Sperr-Rippen (RIPP-Muttern) m 4,3 5,5 7 8,5 10 12 14

h 0,1 0,1 0,1 0,1 0,1 0,1 0,1

s 8 10 13 15 17 19 22
s
h
m dc Anz. Rippen 28 36 48 48 60 60 72
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 440

Artikel 88934 Maße M 5 M 6 M 8 M 10 M 12 M 16

Sechskant-Flanschmuttern d c 11,2 14,25 18,25 21 24 31
mit Sperrzähnen
m 4,3 5,5 7 7,9 8,7 11,2
h 2
0,15 0,17 0,2 0,25 0,25 0,28
h 2 min.

24 Zähne s Anz. Zähne 24 24 24 24 24 24
24 sprockets
m dc
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 442

DIN 508 Maße M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 20 M 24
a 5 6 8 10 12 14 16 18 22 28
T-Nutensteine
e 9 10 13 15 18 22 25 28 35 44
f
f 1 1,6 1,6 1,6 2,5 2,5 2,5 2,5 2,5 4
a
h 6,5 8 10 12 14 16 18 20 28 36
k
e h k 3 4 6 6 7 8 9 10 14 18

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 92

TI/2019.10/DE

TI-70
