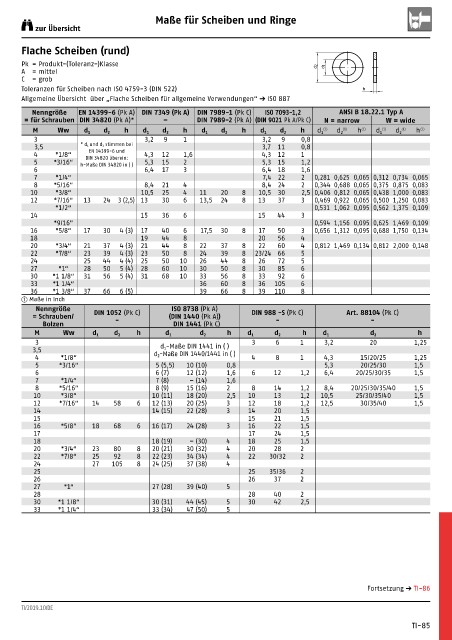

Maße für Scheiben und Ringe
zur Übersicht

Flache Scheiben (rund)

Pk = Produkt-(Toleranz-)Klasse 2 1
A = mittel d d
C = grob
Toleranzen für Scheiben nach ISO 4759-3 (DIN 522) h
Allgemeine Übersicht über „Flache Scheiben für allgemeine Verwendungen“ Å ISO 887
Nenngröße EN 14399-6 (Pk A) DIN 7349 (Pk A) DIN 7989-1 (Pk C) ISO 7093-1,2 ANSI B 18.22.1 Typ A
= für Schrauben DIN 34820 (Pk A)* – DIN 7989-2 (Pk A) (DIN 9021 Pk A/Pk C) N = narrow W = wide
M Ww d 1 d 2 h d 1 d 2 h d 1 d 2 h d 1 d 2 h d 1 1 d 2 1 h 1 d 1 1 d 2 1 h 1
3 3,2 9 1 3,2 9 0,8
3,5 * d 1 und d 2 stimmen bei 3,7 11 0,8
EN 14399-6 und
4 *1/8“ DIN 34820 überein: 4,3 12 1,6 4,3 12 1
5 *3/16“ h-Maße DIN 34820 in ( ) 5,3 15 2 5,3 15 1,2
6 6,4 17 3 6,4 18 1,6
7 *1/4“ 7,4 22 2 0,281 0,625 0,065 0,312 0,734 0,065
8 *5/16“ 8,4 21 4 8,4 24 2 0,344 0,688 0,065 0,375 0,875 0,083
10 *3/8“ 10,5 25 4 11 20 8 10,5 30 2,5 0,406 0,812 0,065 0,438 1,000 0,083
12 *7/16“ 13 24 3 (2,5) 13 30 6 13,5 24 8 13 37 3 0,469 0,922 0,065 0,500 1,250 0,083
*1/2“ 0,531 1,062 0,095 0,562 1,375 0,109
14 15 36 6 15 44 3
*9/16" 0,594 1,156 0,095 0,625 1,469 0,109
16 *5/8“ 17 30 4 (3) 17 40 6 17,5 30 8 17 50 3 0,656 1,312 0,095 0,688 1,750 0,134
18 19 44 8 20 56 4
20 *3/4“ 21 37 4 (3) 21 44 8 22 37 8 22 60 4 0,812 1,469 0,134 0,812 2,000 0,148
22 *7/8“ 23 39 4 (3) 23 50 8 24 39 8 23/24 66 5
24 25 44 4 (4) 25 50 10 26 44 8 26 72 5
27 *1“ 28 50 5 (4) 28 60 10 30 50 8 30 85 6
30 *1 1/8“ 31 56 5 (4) 31 68 10 33 56 8 33 92 6
33 *1 1/4“ 36 60 8 36 105 6
36 *1 3/8“ 37 66 6 (5) 39 66 8 39 110 8
 Maße in Inch
Nenngröße ISO 8738 (Pk A)
= Schrauben/ DIN 1052 (Pk C) (DIN 1440 (Pk A)) DIN 988 -S (Pk C) Art. 88104 (Pk C)
-
-
-
Bolzen DIN 1441 (Pk C)
M Ww d 1 d 2 h d 1 d 2 h d 1 d 2 h d 1 d 2 h
3 3 6 1 3,2 20 1,25
d 1 -Maße DIN 1441 in ( )
3,5 d2-Maße DIN 1440/1441 in ( )
4 *1/8“ 4 8 1 4,3 15/20/25 1,25
5 *3/16“ 5 (5,5) 10 (10) 0,8 5,3 20/25/30 1,5
6 6 (7) 12 (12) 1,6 6 12 1,2 6,4 20/25/30/35 1,5
7 *1/4“ 7 (8) – (14) 1,6
8 *5/16“ 8 (9) 15 (16) 2 8 14 1,2 8,4 20/25/30/35/40 1,5
10 *3/8“ 10 (11) 18 (20) 2,5 10 13 1,2 10,5 25/30/35/40 1,5
12 *7/16“ 14 58 6 12 (13) 20 (25) 3 12 18 1,2 12,5 30/35/40 1,5
14 14 (15) 22 (28) 3 14 20 1,5
15 15 21 1,5
16 *5/8“ 18 68 6 16 (17) 24 (28) 3 16 22 1,5
17 17 24 1,5
18 18 (19) – (30) 4 18 25 1,5
20 *3/4“ 23 80 8 20 (21) 30 (32) 4 20 28 2
22 *7/8“ 25 92 8 22 (23) 34 (34) 4 22 30/32 2
24 27 105 8 24 (25) 37 (38) 4
25 25 35/36 2
26 26 37 2
27 *1“ 27 (28) 39 (40) 5
28 28 40 2
30 *1 1/8“ 30 (31) 44 (45) 5 30 42 2,5
33 *1 1/4“ 33 (34) 47 (50) 5

Fortsetzung Å TI-86
