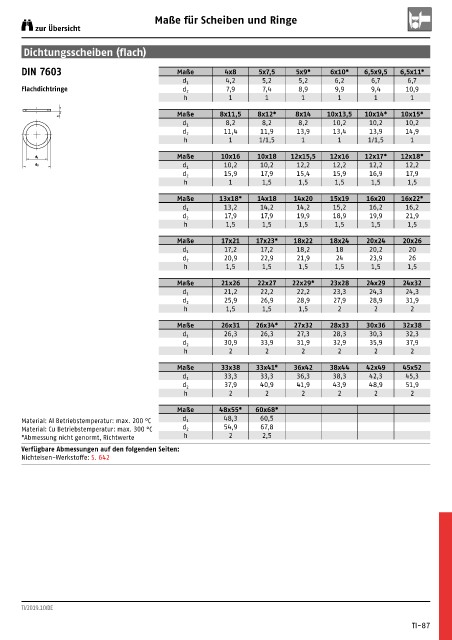

Maße für Scheiben und Ringe
zur Übersicht

Dichtungsscheiben (flach)

DIN 7603 Maße 4x8 5x7,5 5x9* 6x10* 6,5x9,5 6,5x11*
4,2 5,2 5,2 6,2 6,7 6,7
d 1
Flachdichtringe d 2 7,9 7,4 8,9 9,9 9,4 10,9
h 1 1 1 1 1 1

Maße 8x11,5 8x12* 8x14 10x13,5 10x14* 10x15*
h
8,2 8,2 8,2 10,2 10,2 10,2
d 1
11,4 11,9 13,9 13,4 13,9 14,9
d 2
h 1 1/1,5 1 1 1/1,5 1
Maße 10x16 10x18 12x15,5 12x16 12x17* 12x18*
d 1
d 2 10,2 10,2 12,2 12,2 12,2 12,2
d 1
15,9 17,9 15,4 15,9 16,9 17,9
d 2
h 1 1,5 1,5 1,5 1,5 1,5
Maße 13x18* 14x18 14x20 15x19 16x20 16x22*
13,2 14,2 14,2 15,2 16,2 16,2
d 1
17,9 17,9 19,9 18,9 19,9 21,9
d 2
h 1,5 1,5 1,5 1,5 1,5 1,5
Maße 17x21 17x23* 18x22 18x24 20x24 20x26
17,2 17,2 18,2 18 20,2 20
d 1
20,9 22,9 21,9 24 23,9 26
d 2
h 1,5 1,5 1,5 1,5 1,5 1,5
Maße 21x26 22x27 22x29* 23x28 24x29 24x32
21,2 22,2 22,2 23,3 24,3 24,3
d 1
25,9 26,9 28,9 27,9 28,9 31,9
d 2
h 1,5 1,5 1,5 2 2 2
Maße 26x31 26x34* 27x32 28x33 30x36 32x38
26,3 26,3 27,3 28,3 30,3 32,3
d 1
30,9 33,9 31,9 32,9 35,9 37,9
d 2
h 2 2 2 2 2 2
Maße 33x38 33x41* 36x42 38x44 42x49 45x52
33,3 33,3 36,3 38,3 42,3 45,3
d 1
37,9 40,9 41,9 43,9 48,9 51,9
d 2
h 2 2 2 2 2 2
Maße 48x55* 60x68*
Material: Al Betriebstemperatur: max. 200 °C d 1 48,3 60,5
Material: Cu Betriebstemperatur: max. 300 °C d 2 54,9 67,8
* Abmessung nicht genormt, Richtwerte h 2 2,5
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 642
