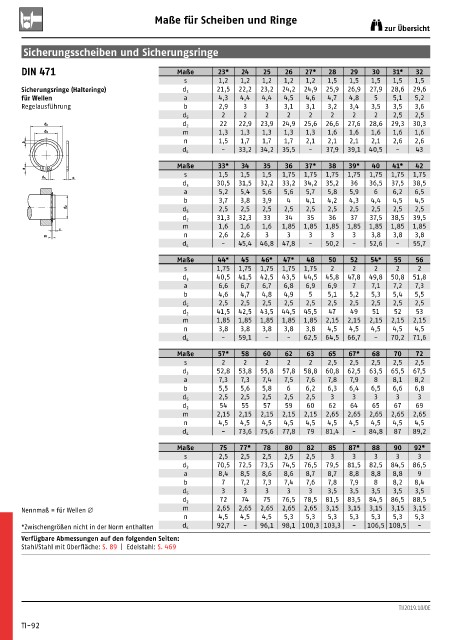

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 471 Maße 23* 24 25 26 27* 28 29 30 31* 32
s 1,2 1,2 1,2 1,2 1,2 1,5 1,5 1,5 1,5 1,5
Sicherungsringe (Halteringe) d 3 21,5 22,2 23,2 24,2 24,9 25,9 26,9 27,9 28,6 29,6
für Wellen a 4,3 4,4 4,4 4,5 4,6 4,7 4,8 5 5,1 5,2
Regelausführung b 2,9 3 3 3,1 3,1 3,2 3,4 3,5 3,5 3,6
2 2 2 2 2 2 2 2 2,5 2,5
d 5
22 22,9 23,9 24,9 25,6 26,6 27,6 28,6 29,3 30,3
d 4 d 2
m 1,3 1,3 1,3 1,3 1,3 1,6 1,6 1,6 1,6 1,6
d3
n 1,5 1,7 1,7 1,7 2,1 2,1 2,1 2,1 2,6 2,6
b
- 33,2 34,2 35,5 - 37,9 39,1 40,5 - 43
d 4
Maße 33* 34 35 36 37* 38 39* 40 41* 42
a
s 1,5 1,5 1,5 1,75 1,75 1,75 1,75 1,75 1,75 1,75
d 5 s
30,5 31,5 32,2 33,2 34,2 35,2 36 36,5 37,5 38,5
d 3
a 5,2 5,4 5,6 5,6 5,7 5,8 5,9 6 6,2 6,5
b 3,7 3,8 3,9 4 4,1 4,2 4,3 4,4 4,5 4,5
d 2 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
d 5
31,3 32,3 33 34 35 36 37 37,5 38,5 39,5
d 2
m 1,6 1,6 1,6 1,85 1,85 1,85 1,85 1,85 1,85 1,85
n
m n 2,6 2,6 3 3 3 3 3 3,8 3,8 3,8
- 45,4 46,8 47,8 - 50,2 - 52,6 - 55,7
d 4
Maße 44* 45 46* 47* 48 50 52 54* 55 56
s 1,75 1,75 1,75 1,75 1,75 2 2 2 2 2
40,5 41,5 42,5 43,5 44,5 45,8 47,8 49,8 50,8 51,8
d 3
a 6,6 6,7 6,7 6,8 6,9 6,9 7 7,1 7,2 7,3
b 4,6 4,7 4,8 4,9 5 5,1 5,2 5,3 5,4 5,5
2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
d 5
41,5 42,5 43,5 44,5 45,5 47 49 51 52 53
d 2
m 1,85 1,85 1,85 1,85 1,85 2,15 2,15 2,15 2,15 2,15
n 3,8 3,8 3,8 3,8 3,8 4,5 4,5 4,5 4,5 4,5
- 59,1 - - 62,5 64,5 66,7 - 70,2 71,6
d 4
Maße 57* 58 60 62 63 65 67* 68 70 72
s 2 2 2 2 2 2,5 2,5 2,5 2,5 2,5
52,8 53,8 55,8 57,8 58,8 60,8 62,5 63,5 65,5 67,5
d 3
a 7,3 7,3 7,4 7,5 7,6 7,8 7,9 8 8,1 8,2
b 5,5 5,6 5,8 6 6,2 6,3 6,4 6,5 6,6 6,8
2,5 2,5 2,5 2,5 2,5 3 3 3 3 3
d 5
54 55 57 59 60 62 64 65 67 69
d 2
m 2,15 2,15 2,15 2,15 2,15 2,65 2,65 2,65 2,65 2,65
n 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5
- 73,6 75,6 77,8 79 81,4 - 84,8 87 89,2
d 4
Maße 75 77* 78 80 82 85 87* 88 90 92*
s 2,5 2,5 2,5 2,5 2,5 3 3 3 3 3
70,5 72,5 73,5 74,5 76,5 79,5 81,5 82,5 84,5 86,5
d 3
a 8,4 8,5 8,6 8,6 8,7 8,7 8,8 8,8 8,8 9
b 7 7,2 7,3 7,4 7,6 7,8 7,9 8 8,2 8,4
3 3 3 3 3 3,5 3,5 3,5 3,5 3,5
d 5
72 74 75 76,5 78,5 81,5 83,5 84,5 86,5 88,5
d 2
Nennmaß = für Wellen Ø m 2,65 2,65 2,65 2,65 2,65 3,15 3,15 3,15 3,15 3,15
n 4,5 4,5 4,5 5,3 5,3 5,3 5,3 5,3 5,3 5,3
* Zwischengrößen nicht in der Norm enthalten d 4 92,7 - 96,1 98,1 100,3 103,3 - 106,5 108,5 -
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 89 | Edelstahl: S. 469
