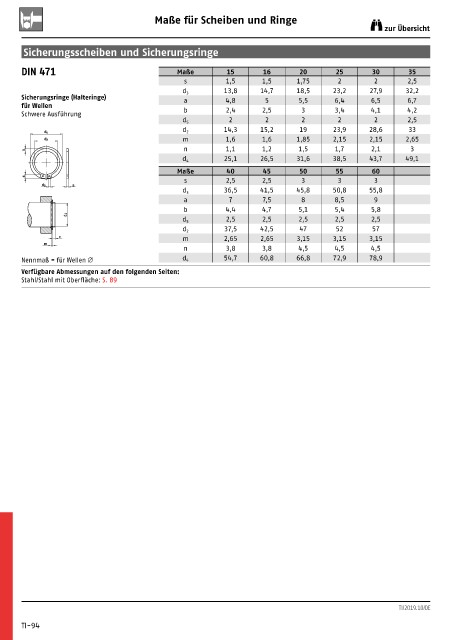

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 471 Maße 15 16 20 25 30 35
s 1,5 1,5 1,75 2 2 2,5
13,8 14,7 18,5 23,2 27,9 32,2
d 3
Sicherungsringe (Halteringe) a 4,8 5 5,5 6,4 6,5 6,7
für Wellen
Schwere Ausführung b 2,4 2,5 3 3,4 4,1 4,2
d 5 2 2 2 2 2 2,5
14,3 15,2 19 23,9 28,6 33
d 2
d 4
m 1,6 1,6 1,85 2,15 2,15 2,65
d3
n 1,1 1,2 1,5 1,7 2,1 3
b
25,1 26,5 31,6 38,5 43,7 49,1
d 4
Maße 40 45 50 55 60
a
s 2,5 2,5 3 3 3
d 5 s
d 3 36,5 41,5 45,8 50,8 55,8
a 7 7,5 8 8,5 9
b 4,4 4,7 5,1 5,4 5,8
d 2
d 5 2,5 2,5 2,5 2,5 2,5
37,5 42,5 47 52 57
d 2
n m 2,65 2,65 3,15 3,15 3,15
m
n 3,8 3,8 4,5 4,5 4,5
Nennmaß = für Wellen Ø d 4 54,7 60,8 66,8 72,9 78,9
