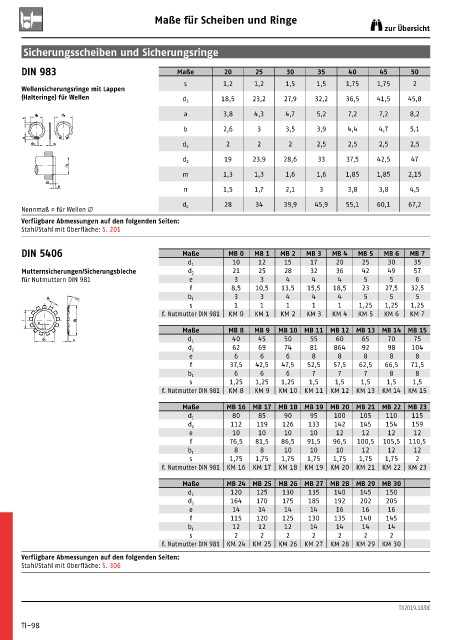

Page 799 - WS Befestigungstechnik

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 983 Maße 20 25 30 35 40 45 50
s 1,2 1,2 1,5 1,5 1,75 1,75 2
Wellensicherungsringe mit Lappen
(Halteringe) für Wellen 18,5 23,2 27,9 32,2 36,5 41,5 45,8
d 3
a 3,8 4,3 4,7 5,2 7,2 7,2 8,2
d 3 d 4
b
b 2,6 3 3,5 3,9 4,4 4,7 5,1
a
d5 s d 5 2 2 2 2,5 2,5 2,5 2,5

19 23,9 28,6 33 37,5 42,5 47
d 2
d 2
m 1,3 1,3 1,6 1,6 1,85 1,85 2,15
m
n
n 1,5 1,7 2,1 3 3,8 3,8 4,5
28 34 39,9 45,9 55,1 60,1 67,2
Nennmaß = für Wellen Ø d 4
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 201

DIN 5406 Maße MB 0 MB 1 MB 2 MB 3 MB 4 MB 5 MB 6 MB 7
10 12 15 17 20 25 30 35
d 1
Mutternsicherungen/Sicherungsbleche d 2 21 25 28 32 36 42 49 57
für Nutmuttern DIN 981 e 3 3 4 4 4 5 5 6
f 8,5 10,5 13,5 15,5 18,5 23 27,5 32,5
3 3 4 4 4 5 5 5
b1 ~25° b 1
s 1 1 1 1 1 1,25 1,25 1,25
f. Nutmutter DIN 981 KM 0 KM 1 KM 2 KM 3 KM 4 KM 5 KM 6 KM 7
e
f d2
Maße MB 8 MB 9 MB 10 MB 11 MB 12 MB 13 MB 14 MB 15
d1 s d 1 40 45 50 55 60 65 70 75
62 69 74 81 864 92 98 104
d 2
e 6 6 6 8 8 8 8 8
f 37,5 42,5 47,5 52,5 57,5 62,5 66,5 71,5
6 6 6 7 7 7 8 8
b 1
s 1,25 1,25 1,25 1,5 1,5 1,5 1,5 1,5
f. Nutmutter DIN 981 KM 8 KM 9 KM 10 KM 11 KM 12 KM 13 KM 14 KM 15
Maße MB 16 MB 17 MB 18 MB 19 MB 20 MB 21 MB 22 MB 23
80 85 90 95 100 105 110 115
d 1
112 119 126 133 142 145 154 159
d 2
e 10 10 10 10 12 12 12 12
f 76,5 81,5 86,5 91,5 96,5 100,5 105,5 110,5
8 8 10 10 10 12 12 12
b 1
s 1,75 1,75 1,75 1,75 1,75 1,75 1,75 2
f. Nutmutter DIN 981 KM 16 KM 17 KM 18 KM 19 KM 20 KM 21 KM 22 KM 23
Maße MB 24 MB 25 MB 26 MB 27 MB 28 MB 29 MB 30
120 125 130 135 140 145 150
d 1
164 170 175 185 192 202 205
d 2
e 14 14 14 14 16 16 16
f 115 120 125 130 135 140 145
12 12 12 14 14 14 14
b 1
s 2 2 2 2 2 2 2
f. Nutmutter DIN 981 KM 24 KM 25 KM 26 KM 27 KM 28 KM 29 KM 30
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 306

TI/2019.10/DE

TI-98
