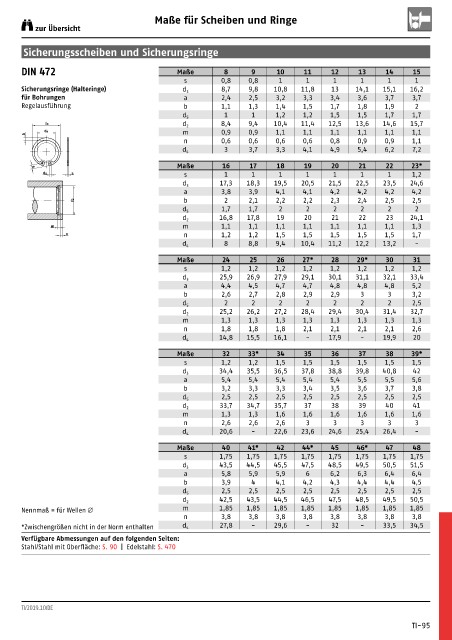

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 472 Maße 8 9 10 11 12 13 14 15
s 0,8 0,8 1 1 1 1 1 1
Sicherungsringe (Halteringe) d 3 8,7 9,8 10,8 11,8 13 14,1 15,1 16,2
für Bohrungen a 2,4 2,5 3,2 3,3 3,4 3,6 3,7 3,7
Regelausführung b 1,1 1,3 1,4 1,5 1,7 1,8 1,9 2
1 1 1,2 1,2 1,5 1,5 1,7 1,7
d 5
d3 d 2 8,4 9,4 10,4 11,4 12,5 13,6 14,6 15,7
d 4 m 0,9 0,9 1,1 1,1 1,1 1,1 1,1 1,1
b
n 0,6 0,6 0,6 0,6 0,8 0,9 0,9 1,1
3 3,7 3,3 4,1 4,9 5,4 6,2 7,2
d 4
Maße 16 17 18 19 20 21 22 23*
a
d 5 s s 1 1 1 1 1 1 1 1,2
17,3 18,3 19,5 20,5 21,5 22,5 23,5 24,6
d 3
a 3,8 3,9 4,1 4,1 4,2 4,2 4,2 4,2
d2 b 2 2,1 2,2 2,2 2,3 2,4 2,5 2,5
1,7 1,7 2 2 2 2 2 2
d 5
16,8 17,8 19 20 21 22 23 24,1
d 2
m m 1,1 1,1 1,1 1,1 1,1 1,1 1,1 1,3
n n 1,2 1,2 1,5 1,5 1,5 1,5 1,5 1,7
8 8,8 9,4 10,4 11,2 12,2 13,2 -
d 4
Maße 24 25 26 27* 28 29* 30 31
s 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
25,9 26,9 27,9 29,1 30,1 31,1 32,1 33,4
d 3
a 4,4 4,5 4,7 4,7 4,8 4,8 4,8 5,2
b 2,6 2,7 2,8 2,9 2,9 3 3 3,2
2 2 2 2 2 2 2 2,5
d 5
25,2 26,2 27,2 28,4 29,4 30,4 31,4 32,7
d 2
m 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3
n 1,8 1,8 1,8 2,1 2,1 2,1 2,1 2,6
14,8 15,5 16,1 - 17,9 - 19,9 20
d 4
Maße 32 33* 34 35 36 37 38 39*
s 1,2 1,2 1,5 1,5 1,5 1,5 1,5 1,5
34,4 35,5 36,5 37,8 38,8 39,8 40,8 42
d 3
a 5,4 5,4 5,4 5,4 5,4 5,5 5,5 5,6
b 3,2 3,3 3,3 3,4 3,5 3,6 3,7 3,8
2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
d 5
33,7 34,7 35,7 37 38 39 40 41
d 2
m 1,3 1,3 1,6 1,6 1,6 1,6 1,6 1,6
n 2,6 2,6 2,6 3 3 3 3 3
20,6 - 22,6 23,6 24,6 25,4 26,4 -
d 4
Maße 40 41* 42 44* 45 46* 47 48
s 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75
43,5 44,5 45,5 47,5 48,5 49,5 50,5 51,5
d 3
a 5,8 5,9 5,9 6 6,2 6,3 6,4 6,4
b 3,9 4 4,1 4,2 4,3 4,4 4,4 4,5
2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
d 5
42,5 43,5 44,5 46,5 47,5 48,5 49,5 50,5
d 2
Nennmaß = für Wellen Ø m 1,85 1,85 1,85 1,85 1,85 1,85 1,85 1,85
n 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8
* Zwischengrößen nicht in der Norm enthalten d 4 27,8 - 29,6 - 32 - 33,5 34,5
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 90 | Edelstahl: S. 470
