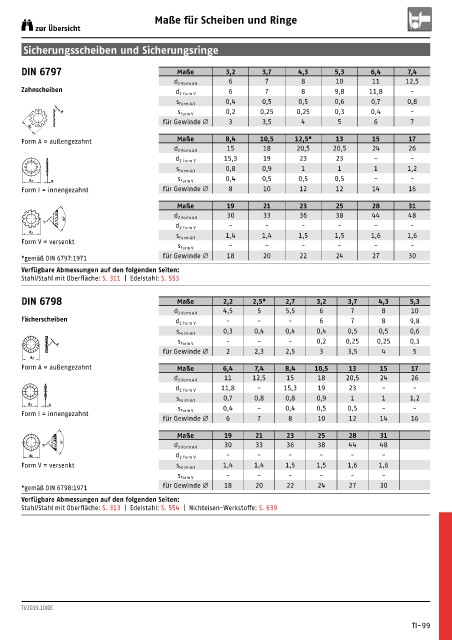

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 6797 Maße 3,2 3,7 4,3 5,3 6,4 7,4
6 7 8 10 11 12,5
d 2 Form A/I
Zahnscheiben 6 7 8 9,8 11,8 -
d 2 Form V
0,4 0,5 0,5 0,6 0,7 0,8
s Form A/I
s 0,2 0,25 0,25 0,3 0,4 -
s Form V
für Gewinde Ø 3 3,5 4 5 6 7
d 2
Form A = außengezahnt Maße 8,4 10,5 12,5* 13 15 17
15 18 20,5 20,5 24 26
d 2 Form A/I
15,3 19 23 23 - -
d 2 Form V
0,8 0,9 1 1 1 1,2
s Form A/I
0,4 0,5 0,5 0,5 - -
d 2 s s Form V
Form I = innengezahnt für Gewinde Ø 8 10 12 12 14 16
Maße 19 21 23 25 28 31
30 33 36 38 44 48
90° d 2 Form A/I
s
d 2 Form V - - - - - -
d 2 1,4 1,4 1,5 1,5 1,6 1,6
s Form A/I
Form V = versenkt
s Form V - - - - - -
* gemäß DIN 6797:1971 für Gewinde Ø 18 20 22 24 27 30
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 311 | Edelstahl: S. 553

DIN 6798 Maße 2,2 2,5* 2,7 3,2 3,7 4,3 5,3
4,5 5 5,5 6 7 8 10
d 2 Form A/I
Fächerscheiben - - - 6 7 8 9,8
d 2 Form V
0,3 0,4 0,4 0,4 0,5 0,5 0,6
s Form A/I
- - - 0,2 0,25 0,25 0,3
s Form V
s
für Gewinde Ø 2 2,3 2,5 3 3,5 4 5
d 2
Form A = außengezahnt Maße 6,4 7,4 8,4 10,5 13 15 17
11 12,5 15 18 20,5 24 26
d 2 Form A/I
11,8 - 15,3 19 23 - -
d 2 Form V
0,7 0,8 0,8 0,9 1 1 1,2
s Form A/I
d2 s 0,4 - 0,4 0,5 0,5 - -
s Form V
Form I = innengezahnt
für Gewinde Ø 6 7 8 10 12 14 16
Maße 19 21 23 25 28 31
s 90° d 2 Form A/I 30 33 36 38 44 48
- - - - - -
d2 d 2 Form V
Form V = versenkt s Form A/I 1,4 1,4 1,5 1,5 1,6 1,6
- - - - - -
s Form V
* gemäß DIN 6798:1971 für Gewinde Ø 18 20 22 24 27 30
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 313 | Edelstahl: S. 554 | Nichteisen-Werkstoffe: S. 639
