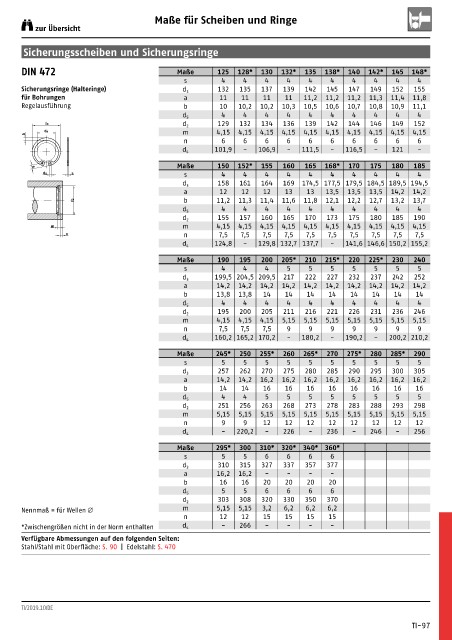

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 472 Maße 125 128* 130 132* 135 138* 140 142* 145 148*
s 4 4 4 4 4 4 4 4 4 4
Sicherungsringe (Halteringe) d 3 132 135 137 139 142 145 147 149 152 155
für Bohrungen a 11 11 11 11 11,2 11,2 11,2 11,3 11,4 11,8
Regelausführung b 10 10,2 10,2 10,3 10,5 10,6 10,7 10,8 10,9 11,1
4 4 4 4 4 4 4 4 4 4
d 5
d3 d 2 129 132 134 136 139 142 144 146 149 152
d 4 m 4,15 4,15 4,15 4,15 4,15 4,15 4,15 4,15 4,15 4,15
b
n 6 6 6 6 6 6 6 6 6 6
101,9 - 106,9 - 111,5 - 116,5 - 121 -
d 4
Maße 150 152* 155 160 165 168* 170 175 180 185
a
d 5 s s 4 4 4 4 4 4 4 4 4 4
158 161 164 169 174,5 177,5 179,5 184,5 189,5 194,5
d 3
a 12 12 12 13 13 13,5 13,5 13,5 14,2 14,2
d2 b 11,2 11,3 11,4 11,6 11,8 12,1 12,2 12,7 13,2 13,7
4 4 4 4 4 4 4 4 4 4
d 5
155 157 160 165 170 173 175 180 185 190
d 2
m m 4,15 4,15 4,15 4,15 4,15 4,15 4,15 4,15 4,15 4,15
n n 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5
124,8 - 129,8 132,7 137,7 - 141,6 146,6 150,2 155,2
d 4
Maße 190 195 200 205* 210 215* 220 225* 230 240
s 4 4 4 5 5 5 5 5 5 5
199,5 204,5 209,5 217 222 227 232 237 242 252
d 3
a 14,2 14,2 14,2 14,2 14,2 14,2 14,2 14,2 14,2 14,2
b 13,8 13,8 14 14 14 14 14 14 14 14
4 4 4 4 4 4 4 4 4 4
d 5
195 200 205 211 216 221 226 231 236 246
d 2
m 4,15 4,15 4,15 5,15 5,15 5,15 5,15 5,15 5,15 5,15
n 7,5 7,5 7,5 9 9 9 9 9 9 9
160,2 165,2 170,2 - 180,2 - 190,2 - 200,2 210,2
d 4
Maße 245* 250 255* 260 265* 270 275* 280 285* 290
s 5 5 5 5 5 5 5 5 5 5
257 262 270 275 280 285 290 295 300 305
d 3
a 14,2 14,2 16,2 16,2 16,2 16,2 16,2 16,2 16,2 16,2
b 14 14 16 16 16 16 16 16 16 16
4 4 5 5 5 5 5 5 5 5
d 5
251 256 263 268 273 278 283 288 293 298
d 2
m 5,15 5,15 5,15 5,15 5,15 5,15 5,15 5,15 5,15 5,15
n 9 9 12 12 12 12 12 12 12 12
- 220,2 - 226 - 236 - 246 - 256
d 4
Maße 295* 300 310* 320* 340* 360*
s 5 5 6 6 6 6
310 315 327 337 357 377
d 3
a 16,2 16,2 - - - -
b 16 16 20 20 20 20
5 5 6 6 6 6
d 5
303 308 320 330 350 370
d 2
Nennmaß = für Wellen Ø m 5,15 5,15 3,2 6,2 6,2 6,2
n 12 12 15 15 15 15
* Zwischengrößen nicht in der Norm enthalten d 4 - 266 - - - -
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 90 | Edelstahl: S. 470
