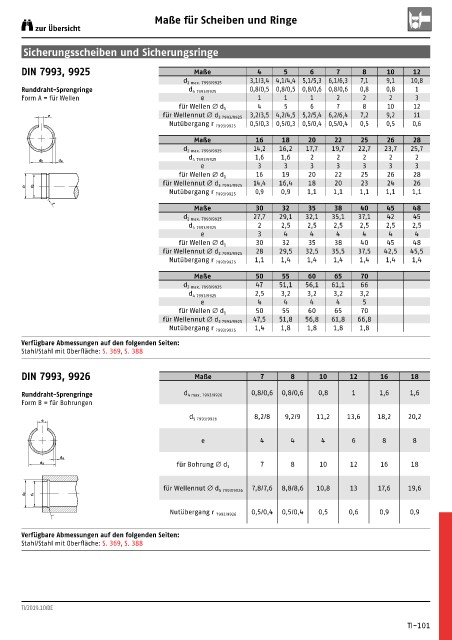

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 7993, 9925 Maße 4 5 6 7 8 10 12
3,1/3,4 4,1/4,4 5,1/5,3 6,1/6,3 7,1 9,1 10,8
d 2 max. 7993/9925
Runddraht-Sprengringe d 4 7993/9925 0,8/0,5 0,8/0,5 0,8/0,6 0,8/0,6 0,8 0,8 1
Form A = für Wellen e 1 1 1 2 2 2 3
4 5 6 7 8 10 12
für Wellen Ø d 1
e für Wellennut Ø d 3 7993/9925 3,2/3,5 4,2/4,5 5,2/5,4 6,2/6,4 7,2 9,2 11
0,5/0,3 0,5/0,3 0,5/0,4 0,5/0,4 0,5 0,5 0,6
Nutübergang r 7993/9925
Maße 16 18 20 22 25 26 28
14,2 16,2 17,7 19,7 22,7 23,7 25,7
d 2 max. 7993/9925
1,6 1,6 2 2 2 2 2
d 4 7993/9925
d 2 d 4
e 3 3 3 3 3 3 3
16 19 20 22 25 26 28
für Wellen Ø d 1
14,4 16,4 18 20 23 24 26
für Wellennut Ø d 3 7993/9925
d 1 d3
Nutübergang r 7993/9925 0,9 0,9 1,1 1,1 1,1 1,1 1,1
r
Maße 30 32 35 38 40 45 48
27,7 29,1 32,1 35,1 37,1 42 45
d 2 max. 7993/9925
2 2,5 2,5 2,5 2,5 2,5 2,5
d 4 7993/9925
e 3 4 4 4 4 4 4
30 32 35 38 40 45 48
für Wellen Ø d 1
28 29,5 32,5 35,5 37,5 42,5 45,5
für Wellennut Ø d 3 7993/9925
1,1 1,4 1,4 1,4 1,4 1,4 1,4
Nutübergang r 7993/9925
Maße 50 55 60 65 70
47 51,1 56,1 61,1 66
d 2 max. 7993/9925
2,5 3,2 3,2 3,2 3,2
d 4 7993/9925
e 4 4 4 4 5
50 55 60 65 70
für Wellen Ø d 1
47,5 51,8 56,8 61,8 66,8
für Wellennut Ø d 3 7993/9925
1,4 1,8 1,8 1,8 1,8
Nutübergang r 7993/9925
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 369, S. 388
DIN 7993, 9926 Maße 7 8 10 12 16 18
Runddraht-Sprengringe d 4 max. 7993/9926 0,8/0,6 0,8/0,6 0,8 1 1,6 1,6
Form B = für Bohrungen
8,2/8 9,2/9 11,2 13,6 18,2 20,2
e d 5 7993/9926

e 4 4 4 6 8 8

d 4
d 5 7 8 10 12 16 18
für Bohrung Ø d 1

7,8/7,6 8,8/8,6 10,8 13 17,6 19,6
für Wellennut Ø d 6 7993/9926
d 6 d 1
0,5/0,4 0,5/0,4 0,5 0,6 0,9 0,9
Nutübergang r 7993/9926
r
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 369, S. 388

TI/2019.10/DE

TI-101
