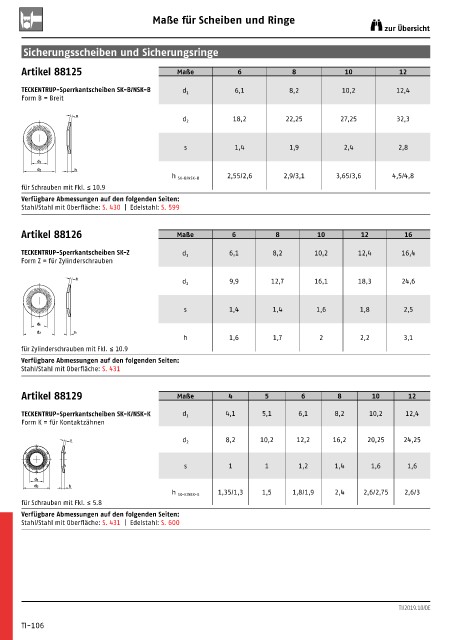

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

Artikel 88125 Maße 6 8 10 12

TECKENTRUP-Sperrkantscheiben SK-B/NSK-B d 1 6,1 8,2 10,2 12,4
Form B = Breit

s
d 2 18,2 22,25 27,25 32,3

s 1,4 1,9 2,4 2,8
d1
d2 h
2,55/2,6 2,9/3,1 3,65/3,6 4,5/4,8
h SK-B/NSK-B
für Schrauben mit Fkl. ≤ 10.9
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 430 | Edelstahl: S. 599

Artikel 88126 Maße 6 8 10 12 16

TECKENTRUP-Sperrkantscheiben SK-Z d 1 6,1 8,2 10,2 12,4 16,4
Form Z = für Zylinderschrauben

s 9,9 12,7 16,1 18,3 24,6
d 2

s 1,4 1,4 1,6 1,8 2,5

d1
d2 h
h 1,6 1,7 2 2,2 3,1
für Zylinderschrauben mit Fkl. ≤ 10.9
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 431

Artikel 88129 Maße 4 5 6 8 10 12

TECKENTRUP-Sperrkantscheiben SK-K/NSK-K d 1 4,1 5,1 6,1 8,2 10,2 12,4
Form K = für Kontaktzähnen

s d 2 8,2 10,2 12,2 16,2 20,25 24,25

s 1 1 1,2 1,4 1,6 1,6

d1
d 2 h
1,35/1,3 1,5 1,8/1,9 2,4 2,6/2,75 2,6/3
h SK-K/NSK-K
für Schrauben mit Fkl. ≤ 5.8
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 431 | Edelstahl: S. 600

TI/2019.10/DE

TI-106
