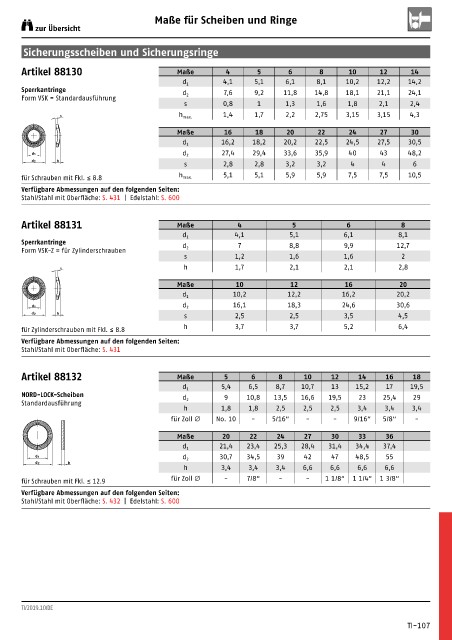

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

Artikel 88130 Maße 4 5 6 8 10 12 14
4,1 5,1 6,1 8,1 10,2 12,2 14,2
d 1
Sperrkantringe 7,6 9,2 11,8 14,8 18,1 21,1 24,1
Form VSK = Standardausführung d 2
s 0,8 1 1,3 1,6 1,8 2,1 2,4
s h max. 1,4 1,7 2,2 2,75 3,15 3,15 4,3
Maße 16 18 20 22 24 27 30
16,2 18,2 20,2 22,5 24,5 27,5 30,5
d 1
d1 d 2 27,4 29,4 33,6 35,9 40 43 48,2
s 2,8 2,8 3,2 3,2 4 4 6
d 2 h
für Schrauben mit Fkl. ≤ 8.8 h max. 5,1 5,1 5,9 5,9 7,5 7,5 10,5
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 431 | Edelstahl: S. 600

Artikel 88131 Maße 4 5 6 8
4,1 5,1 6,1 8,1
d 1
Sperrkantringe 7 8,8 9,9 12,7
Form VSK-Z = für Zylinderschrauben d 2
s 1,2 1,6 1,6 2
s h 1,7 2,1 2,1 2,8
Maße 10 12 16 20
10,2 12,2 16,2 20,2
d 1
16,1 18,3 24,6 30,6
d1 d 2
d 2 h s 2,5 2,5 3,5 4,5
für Zylinderschrauben mit Fkl. ≤ 8.8 h 3,7 3,7 5,2 6,4
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 431

Artikel 88132 Maße 5 6 8 10 12 14 16 18
5,4 6,5 8,7 10,7 13 15,2 17 19,5
d 1
NORD-LOCK-Scheiben 9 10,8 13,5 16,6 19,5 23 25,4 29
Standardausführung d 2
h 1,8 1,8 2,5 2,5 2,5 3,4 3,4 3,4
für Zoll Ø No. 10 - 5/16“ - - 9/16“ 5/8“ -

Maße 20 22 24 27 30 33 36
21,4 23,4 25,3 28,4 31,4 34,4 37,4
d 1
d 1 30,7 34,5 39 42 47 48,5 55
d 2
d 2 h
h 3,4 3,4 3,4 6,6 6,6 6,6 6,6
für Schrauben mit Fkl. ≤ 12.9 für Zoll Ø - 7/8“ - - 1 1/8“ 1 1/4“ 1 3/8“
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 432 | Edelstahl: S. 600

TI/2019.10/DE

TI-107
