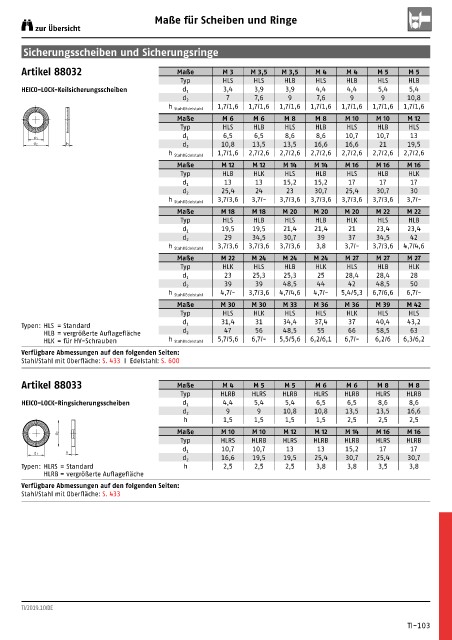

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

Artikel 88032 Maße M 3 M 3,5 M 3,5 M 4 M 4 M 5 M 5
Typ HLS HLS HLB HLS HLB HLS HLB
HEICO-LOCK-Keilsicherungsscheiben d 1 3,4 3,9 3,9 4,4 4,4 5,4 5,4
7 7,6 9 7,6 9 9 10,8
d 2
1,7/1,6 1,7/1,6 1,7/1,6 1,7/1,6 1,7/1,6 1,7/1,6 1,7/1,6
h Stahl/Edelstahl
Maße M 6 M 6 M 8 M 8 M 10 M 10 M 12
Typ HLS HLB HLS HLB HLS HLB HLS
6,5 6,5 8,6 8,6 10,7 10,7 13
d 1
d 1
d 2 h 10,8 13,5 13,5 16,6 16,6 21 19,5
d 2
1,7/1,6 2,7/2,6 2,7/2,6 2,7/2,6 2,7/2,6 2,7/2,6 2,7/2,6
h Stahl/Edelstahl
Maße M 12 M 12 M 14 M 14 M 16 M 16 M 16
Typ HLB HLK HLS HLB HLS HLB HLK
13 13 15,2 15,2 17 17 17
d 1
25,4 24 23 30,7 25,4 30,7 30
d 2
3,7/3,6 3,7/- 3,7/3,6 3,7/3,6 3,7/3,6 3,7/3,6 3,7/-
h Stahl/Edelstahl
Maße M 18 M 18 M 20 M 20 M 20 M 22 M 22
Typ HLS HLB HLS HLB HLK HLS HLB
19,5 19,5 21,4 21,4 21 23,4 23,4
d 1
29 34,5 30,7 39 37 34,5 42
d 2
3,7/3,6 3,7/3,6 3,7/3,6 3,8 3,7/- 3,7/3,6 4,7/4,6
h Stahl/Edelstahl
Maße M 22 M 24 M 24 M 24 M 27 M 27 M 27
Typ HLK HLS HLB HLK HLS HLB HLK
23 25,3 25,3 25 28,4 28,4 28
d 1
39 39 48,5 44 42 48,5 50
d 2
4,7/- 3,7/3,6 4,7/4,6 4,7/- 5,4/5,3 6,7/6,6 6,7/-
h Stahl/Edelstahl
Maße M 30 M 30 M 33 M 36 M 36 M 39 M 42
Typ HLS HLK HLS HLS HLK HLS HLS
31,4 31 34,4 37,4 37 40,4 43,2
Typen: HLS = Standard d 1
HLB = vergrößerte Auflagefläche d 2 47 56 48,5 55 66 58,5 63
HLK = für HV-Schrauben h Stahl/Edelstahl 5,7/5,6 6,7/- 5,5/5,6 6,2/6,1 6,7/- 6,2/6 6,3/6,2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 433 I Edelstahl: S. 600
Artikel 88033 Maße M 4 M 5 M 5 M 6 M 6 M 8 M 8
Typ HLRB HLRS HLRB HLRS HLRB HLRS HLRB
HEICO-LOCK-Ringsicherungsscheiben d 1 4,4 5,4 5,4 6,5 6,5 8,6 8,6
9 9 10,8 10,8 13,5 13,5 16,6
d 2
h 1,5 1,5 1,5 1,5 2,5 2,5 2,5
Maße M 10 M 10 M 12 M 12 M 14 M 16 M 16
d 2
Typ HLRS HLRB HLRS HLRB HLRB HLRS HLRB
10,7 10,7 13 13 15,2 17 17
d 1
d1 h 16,6 19,5 19,5 25,4 30,7 25,4 30,7
d 2
Typen: HLRS = Standard h 2,5 2,5 2,5 3,8 3,8 3,5 3,8
HLRB = vergrößerte Auflagefläche
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 433
