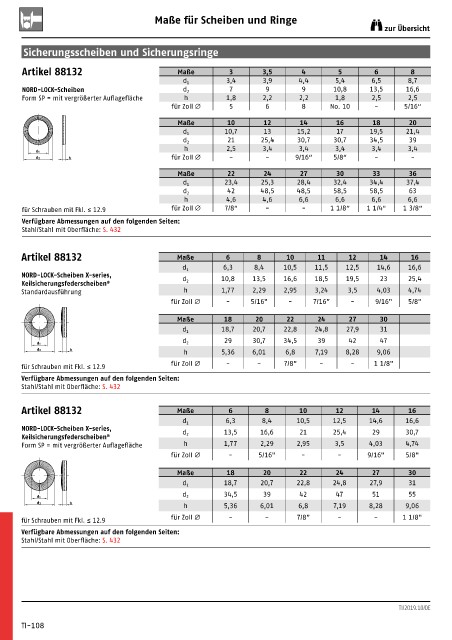

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

Artikel 88132 Maße 3 3,5 4 5 6 8
3,4 3,9 4,4 5,4 6,5 8,7
d 1
NORD-LOCK-Scheiben d 2 7 9 9 10,8 13,5 16,6
Form SP = mit vergrößerter Auflagefläche h 1,8 2,2 2,2 1,8 2,5 2,5
für Zoll Ø 5 6 8 No. 10 - 5/16“

Maße 10 12 14 16 18 20
10,7 13 15,2 17 19,5 21,4
d 1
21 25,4 30,7 30,7 34,5 39
d 2
h 2,5 3,4 3,4 3,4 3,4 3,4
d 1
d 2 h für Zoll Ø - - 9/16“ 5/8“ - -
Maße 22 24 27 30 33 36
23,4 25,3 28,4 32,4 34,4 37,4
d 1
42 48,5 48,5 58,5 58,5 63
d 2
h 4,6 4,6 6,6 6,6 6,6 6,6
für Schrauben mit Fkl. ≤ 12.9 für Zoll Ø 7/8“ - - 1 1/8“ 1 1/4“ 1 3/8“
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 432

Artikel 88132 Maße 6 8 10 11 12 14 16
6,3 8,4 10,5 11,5 12,5 14,6 16,6
d 1
NORD-LOCK-Scheiben X-series, 10,8 13,5 16,6 18,5 19,5 23 25,4
Keilsicherungsfederscheiben d 2
®
Standardausführung h 1,77 2,29 2,95 3,24 3,5 4,03 4,74
für Zoll Ø - 5/16" - 7/16" - 9/16" 5/8"

Maße 18 20 22 24 27 30
18,7 20,7 22,8 24,8 27,9 31
d 1
29 30,7 34,5 39 42 47
d 2
d 1
d 2 h h 5,36 6,01 6,8 7,19 8,28 9,06
für Schrauben mit Fkl. ≤ 12.9 für Zoll Ø - - 7/8" - - 1 1/8"
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 432

Artikel 88132 Maße 6 8 10 12 14 16
6,3 8,4 10,5 12,5 14,6 16,6
d 1
NORD-LOCK-Scheiben X-series, 13,5 16,6 21 25,4 29 30,7
Keilsicherungsfederscheiben d 2
®
Form SP = mit vergrößerter Auflagefläche h 1,77 2,29 2,95 3,5 4,03 4,74
für Zoll Ø - 5/16" - - 9/16" 5/8"

Maße 18 20 22 24 27 30
18,7 20,7 22,8 24,8 27,9 31
d 1
34,5 39 42 47 51 55
d 1 d 2
d 2 h
h 5,36 6,01 6,8 7,19 8,28 9,06
für Schrauben mit Fkl. ≤ 12.9 für Zoll Ø - - 7/8" - - 1 1/8"
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 432

TI/2019.10/DE

TI-108
