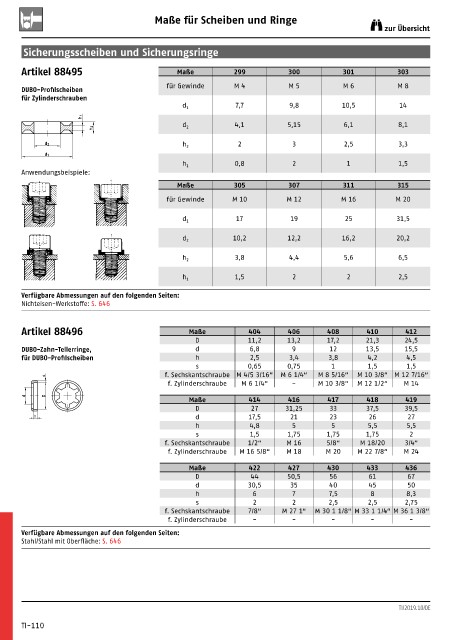

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

Artikel 88495 Maße 299 300 301 303
für Gewinde M 4 M 5 M 6 M 8
DUBO-Profilscheiben
für Zylinderschrauben
7,7 9,8 10,5 14
d 1
h 1
4,1 5,15 6,1 8,1
d 2
h 2
d 2 h 2 2 3 2,5 3,3
d1
0,8 2 1 1,5
h 1
Anwendungsbeispiele:
Maße 305 307 311 315
für Gewinde M 10 M 12 M 16 M 20

17 19 25 31,5
d 1
10,2 12,2 16,2 20,2
d 2

3,8 4,4 5,6 6,5
h 2
1,5 2 2 2,5
h 1
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 646

Artikel 88496 Maße 404 406 408 410 412
D 11,2 13,2 17,2 21,3 24,5
DUBO-Zahn-Tellerringe, d 6,8 9 12 13,5 15,5
für DUBO-Profilscheiben h 2,5 3,4 3,8 4,2 4,5
s 0,65 0,75 1 1,5 1,5
f. Sechskantschraube M 4/5 3/16“ M 6 1/4“ M 8 5/16“ M 10 3/8“ M 12 7/16“
s
f. Zylinderschraube M 6 1/4“ - M 10 3/8“ M 12 1/2“ M 14
d D
Maße 414 416 417 418 419
D 27 31,25 33 37,5 39,5
h d 17,5 21 23 26 27
h 4,8 5 5 5,5 5,5
s 1,5 1,75 1,75 1,75 2
f. Sechskantschraube 1/2“ M 16 5/8“ M 18/20 3/4“
f. Zylinderschraube M 16 5/8“ M 18 M 20 M 22 7/8“ M 24
Maße 422 427 430 433 436
D 44 50,5 56 61 67
d 30,5 35 40 45 50
h 6 7 7,5 8 8,3
s 2 2 2,5 2,5 2,75
f. Sechskantschraube 7/8“ M 27 1“ M 30 1 1/8“ M 33 1 1/4“ M 36 1 3/8“
f. Zylinderschraube - - - - -
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 646

TI/2019.10/DE

TI-110
