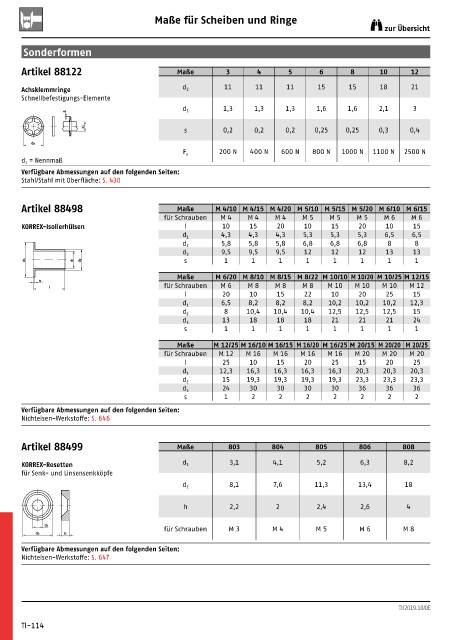

Maße für Scheiben und Ringe
zur Übersicht

Sonderformen

Artikel 88122 Maße 3 4 5 6 8 10 12

Achsklemmringe d 2 11 11 11 15 15 18 21
Schnellbefestigungs-Elemente
1,3 1,3 1,3 1,6 1,6 2,1 3
d 3
s
d 1
s 0,2 0,2 0,2 0,25 0,25 0,3 0,4
d 2
200 N 400 N 600 N 800 N 1000 N 1100 N 2500 N
F a
d 1 = Nennmaß
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 430

Artikel 88498 Maße M 4/10 M 4/15 M 4/20 M 5/10 M 5/15 M 5/20 M 6/10 M 6/15
für Schrauben M 4 M 4 M 4 M 5 M 5 M 5 M 6 M 6
KORREX-Isolierhülsen l 10 15 20 10 15 20 10 15
4,3 4,3 4,3 5,3 5,3 5,3 6,5 6,5
d 1
5,8 5,8 5,8 6,8 6,8 6,8 8 8
d 2
9,5 9,5 9,5 12 12 12 13 13
d 3
d3 d1 d2 s 1 1 1 1 1 1 1 1
Maße M 6/20 M 8/10 M 8/15 M 8/22 M 10/10 M 10/20 M 10/25 M 12/15
s
l für Schrauben M 6 M 8 M 8 M 8 M 10 M 10 M 10 M 12
l 20 10 15 22 10 20 25 15
6,5 8,2 8,2 8,2 10,2 10,2 10,2 12,3
d 1
8 10,4 10,4 10,4 12,5 12,5 12,5 15
d 2
13 18 18 18 21 21 21 24
d 3
s 1 1 1 1 1 1 1 1
Maße M 12/25 M 16/10 M 16/15 M 16/20 M 16/25 M 20/15 M 20/20 M 20/25
für Schrauben M 12 M 16 M 16 M 16 M 16 M 20 M 20 M 20
l 25 10 15 20 25 15 20 25
12,3 16,3 16,3 16,3 16,3 20,3 20,3 20,3
d 1
15 19,3 19,3 19,3 19,3 23,3 23,3 23,3
d 2
24 30 30 30 30 36 36 36
d 3
s 1 2 2 2 2 2 2 2
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 646

Artikel 88499 Maße 803 804 805 806 808

KORREX-Rosetten d 1 3,1 4,1 5,2 6,3 8,2
für Senk- und Linsensenkköpfe
8,1 7,6 11,3 13,4 18
d 2

h 2,2 2 2,4 2,6 4

d1
für Schrauben M 3 M 4 M 5 M 6 M 8
d2 h
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 647

TI/2019.10/DE

TI-114
