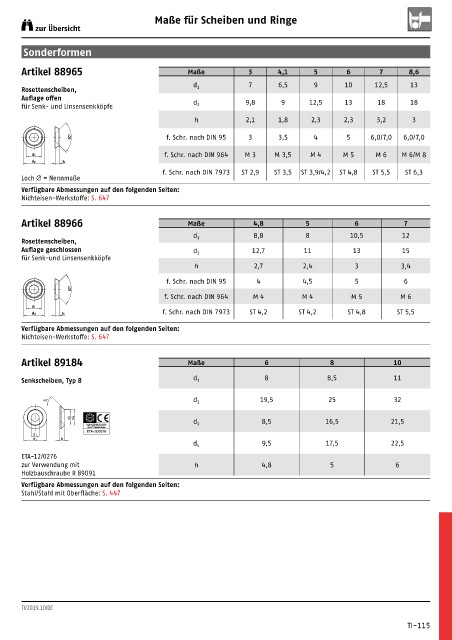

Maße für Scheiben und Ringe
zur Übersicht

Sonderformen

Artikel 88965 Maße 3 4,1 5 6 7 8,6
7 6,5 9 10 12,5 13
Rosettenscheiben, d 1
Auflage offen
für Senk- und Linsensenkköpfe d 2 9,8 9 12,5 13 18 18
h 2,1 1,8 2,3 2,3 3,2 3

90° f. Schr. nach DIN 95 3 3,5 4 5 6,0/7,0 6,0/7,0

f. Schr. nach DIN 964 M 3 M 3,5 M 4 M 5 M 6 M 6/M 8
d1
d2 h
f. Schr. nach DIN 7973 ST 2,9 ST 3,5 ST 3,9/4,2 ST 4,8 ST 5,5 ST 6,3
Loch Ø = Nennmaße
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 647

Artikel 88966 Maße 4,8 5 6 7
8,8 8 10,5 12
d 1
Rosettenscheiben,
Auflage geschlossen d 2 12,7 11 13 15
für Senk-und Linsensenkköpfe
h 2,7 2,4 3 3,4

f. Schr. nach DIN 95 4 4,5 5 6
90°
f. Schr. nach DIN 964 M 4 M 4 M 5 M 6
d1
d 2 h f. Schr. nach DIN 7973 ST 4,2 ST 4,2 ST 4,8 ST 5,5
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 647

Artikel 89184 Maße 6 8 10

Senkscheiben, Typ B d 1 8 8,5 11

45° d 2 19,5 25 32
d3 d 4
d 3 8,5 16,5 21,5
d1
d2 h 9,5 17,5 22,5
d 4
ETA-12/0276
zur Verwendung mit h 4,8 5 6
Holzbauschraube R 89091
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 447

TI/2019.10/DE

TI-115
