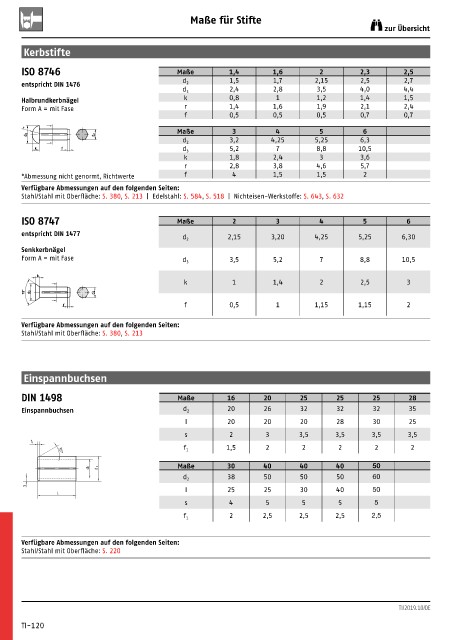

Maße für Stifte
zur Übersicht

Kerbstifte

ISO 8746 Maße 1,4 1,6 2 2,3 2,5
1,5 1,7 2,15 2,5 2,7
entspricht DIN 1476 d 2
d 3 2,4 2,8 3,5 4,0 4,4
Halbrundkerbnägel k 0,8 1 1,2 1,4 1,5
Form A = mit Fase r 1,4 1,6 1,9 2,1 2,4
f 0,5 0,5 0,5 0,7 0,7

r
Maße 3 4 5 6
d 3 d 2
d 2 3,2 4,25 5,25 6,3
k f d 3 5,2 7 8,8 10,5
k 1,8 2,4 3 3,6
r 2,8 3,8 4,6 5,7
* Abmessung nicht genormt, Richtwerte f 4 1,5 1,5 2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 380, S. 213 | Edelstahl: S. 584, S. 518 | Nichteisen-Werkstoffe: S. 643, S. 632

ISO 8747 Maße 2 3 4 5 6

entspricht DIN 1477
d 2 2,15 3,20 4,25 5,25 6,30
Senkkerbnägel
Form A = mit Fase 3,5 5,2 7 8,8 10,5
d 3
k
k 1 1,4 2 2,5 3
75° d3 d2
f f 0,5 1 1,15 1,15 2

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 380, S. 213

Einspannbuchsen

DIN 1498 Maße 16 20 25 25 25 28

Einspannbuchsen d 2 20 26 32 32 32 35
l 20 20 20 28 30 25
s 2 3 3,5 3,5 3,5 3,5
f 1
f 1 1,5 2 2 2 2 2
30°
Maße 30 40 40 40 50
d 1 d 2
38 50 50 50 60
d 2
s l 25 25 30 40 50
l
s 4 5 5 5 5
2 2,5 2,5 2,5 2,5
f 1

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 220

TI/2019.10/DE

TI-120
