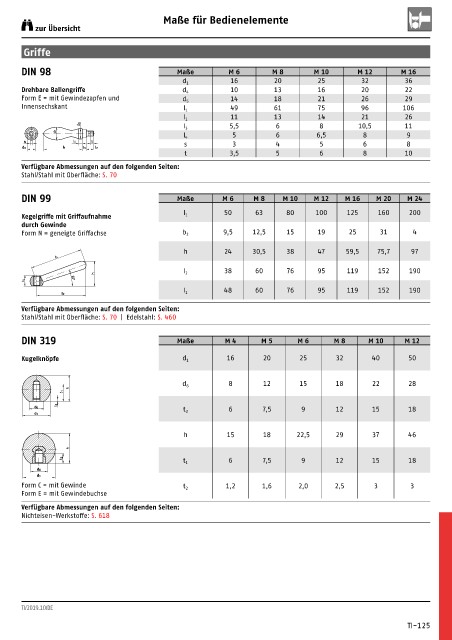

Maße für Bedienelemente
zur Übersicht

Griffe

DIN 98 Maße M 6 M 8 M 10 M 12 M 16
16 20 25 32 36
d 1
Drehbare Ballengriffe d 4 10 13 16 20 22
Form E = mit Gewindezapfen und d 5 14 18 21 26 29
Innensechskant 49 61 75 96 106
l 1
11 13 14 21 26
l 2
d5 5,5 6 8 10,5 11
l 3
d1
l 4 5 6 6,5 8 9
s l4 t s 3 4 5 6 8
d4 l1 l3 l2
t 3,5 5 6 8 10
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 70

DIN 99 Maße M 6 M 8 M 10 M 12 M 16 M 20 M 24
50 63 80 100 125 160 200
Kegelgriffe mit Griffaufnahme l 1
durch Gewinde
Form N = geneigte Griffachse b 2 9,5 12,5 15 19 25 31 4

h 24 30,5 38 47 59,5 75,7 97
l1
38 60 76 95 119 152 190
l 2
h
b 2 20°
48 60 76 95 119 152 190
2 l l 2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 70 | Edelstahl: S. 460

DIN 319 Maße M 4 M 5 M 6 M 8 M 10 M 12

Kugelknöpfe d 1 16 20 25 32 40 50

8 12 15 18 22 28
d 6
h
t 1
d6 t 2 6 7,5 9 12 15 18
t 3
d1
h 15 18 22,5 29 37 46

h
t 3 6 7,5 9 12 15 18
t 1
d6
d1
Form C = mit Gewinde t 2 1,2 1,6 2,0 2,5 3 3
Form E = mit Gewindebuchse

Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 618

TI/2019.10/DE

TI-125
