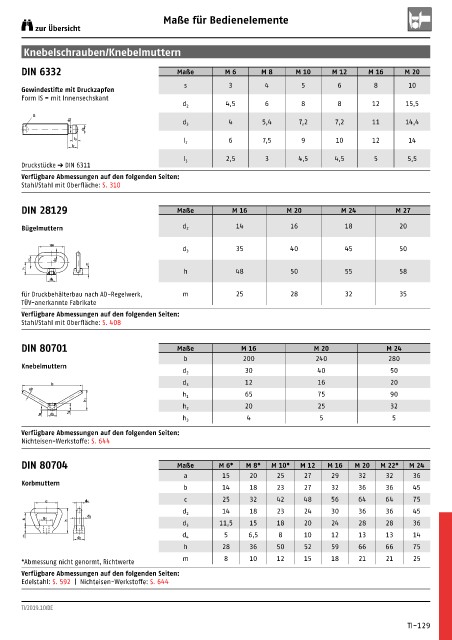

Maße für Bedienelemente
zur Übersicht

Knebelschrauben/Knebelmuttern

DIN 6332 Maße M 6 M 8 M 10 M 12 M 16 M 20
s 3 4 5 6 8 10
Gewindestifte mit Druckzapfen
Form IS = mit Innensechskant
d 2 4,5 6 8 8 12 15,5
S
d3 4 5,4 7,2 7,2 11 14,4
d 3
d2
l3 6 7,5 9 10 12 14
l 2
l2
2,5 3 4,5 4,5 5 5,5
l 3
Druckstücke Å DIN 6311
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 310

DIN 28129 Maße M 16 M 20 M 24 M 27

Bügelmuttern d 2 14 16 18 20

100
d 3 35 40 45 50
50 d2
m
h 48 50 55 58
h
d3
für Druckbehälterbau nach AD-Regelwerk, m 25 28 32 35
TÜV-anerkannte Fabrikate
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 408

DIN 80701 Maße M 16 M 20 M 24
b 200 240 280
Knebelmuttern
d 2 30 40 50
b d 3 12 16 20
d3
h 1 65 75 90
h1
20 25 32
h 2
h2
h3 d2 4 5 5
h 3
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 644
DIN 80704 Maße M 6* M 8* M 10* M 12 M 16 M 20 M 22* M 24

a 15 20 25 27 29 32 32 36
Korbmuttern
b 14 18 23 27 32 36 36 45
c 25 32 42 48 56 64 64 75
c d4
14 18 23 24 30 36 36 45
d 2
b d3
a
h 11,5 15 18 20 24 28 28 36
d 3
5 6,5 8 10 12 13 13 14
m d2 d 4
h 28 36 50 52 59 66 66 75
* Abmessung nicht genormt, Richtwerte m 8 10 12 15 18 21 21 25
Verfügbare Abmessungen auf den folgenden Seiten:
Edelstahl: S. 592 | Nichteisen-Werkstoffe: S. 644
