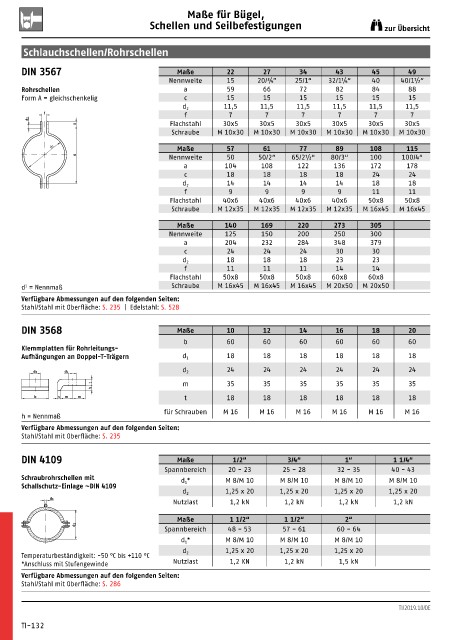

Maße für Bügel,
Schellen und Seilbefestigungen zur Übersicht

Schlauchschellen/Rohrschellen

DIN 3567 Maße 22 27 34 43 45 49
Nennweite 15 20/¾" 25/1“ 32/1¼“ 40 40/1½“
Rohrschellen a 59 66 72 82 84 88
Form A = gleichschenkelig c 15 15 15 15 15 15
11,5 11,5 11,5 11,5 11,5 11,5
d 2
f f 7 7 7 7 7 7
d2
c Flachstahl 30x5 30x5 30x5 30x5 30x5 30x5
Schraube M 10x30 M 10x30 M 10x30 M 10x30 M 10x30 M 10x30
d1 Maße 57 61 77 89 108 115
Nennweite 50 50/2“ 65/2½“ 80/3“ 100 100/4“
a
a 104 108 122 136 172 178
c 18 18 18 18 24 24
14 14 14 14 18 18
d 2
f 9 9 9 9 11 11
Flachstahl 40x6 40x6 40x6 40x6 50x8 50x8
Schraube M 12x35 M 12x35 M 12x35 M 12x35 M 16x45 M 16x45
Maße 140 169 220 273 305
Nennweite 125 150 200 250 300
a 204 232 284 348 379
c 24 24 24 30 30
18 18 18 23 23
d 2
f 11 11 11 14 14
Flachstahl 50x8 50x8 50x8 60x8 60x8
d = Nennmaß Schraube M 16x45 M 16x45 M 16x45 M 20x50 M 20x50
1
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 235 | Edelstahl: S. 528

DIN 3568 Maße 10 12 14 16 18 20

b 60 60 60 60 60 60
Klemmplatten für Rohrleitungs-
Aufhängungen an Doppel-T-Trägern d 1 18 18 18 18 18 18
24 24 24 24 24 24
d2 d1 d 2
t m 35 35 35 35 35 35
h
b 5 m m t 18 18 18 18 18 18
für Schrauben M 16 M 16 M 16 M 16 M 16 M 16
h = Nennmaß
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 235

DIN 4109 Maße 1/2“ 3/4“ 1“ 1 1/4“
Spannbereich 20 - 23 25 - 28 32 - 35 40 - 43
Schraubrohrschellen mit d 1 * M 8/M 10 M 8/M 10 M 8/M 10 M 8/M 10
Schallschutz-Einlage ~DIN 4109
d 2 1,25 x 20 1,25 x 20 1,25 x 20 1,25 x 20
d1
Nutzlast 1,2 kN 1,2 kN 1,2 kN 1,2 kN
Maße 1 1/2“ 1 1/2“ 2“
d2
Spannbereich 48 - 53 57 - 61 60 - 64
d 1 * M 8/M 10 M 8/M 10 M 8/M 10
1,25 x 20 1,25 x 20 1,25 x 20
Temperaturbeständigkeit: -50 °C bis +110 °C d 2
* Anschluss mit Stufengewinde Nutzlast 1,2 KN 1,2 kN 1,5 kN
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 286

TI/2019.10/DE

TI-132
