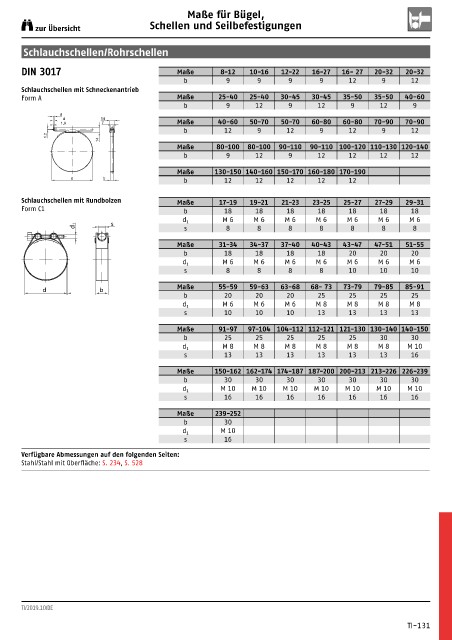

Maße für Bügel,

zur Übersicht Schellen und Seilbefestigungen

Schlauchschellen/Rohrschellen

DIN 3017 Maße 8-12 10-16 12-22 16-27 16- 27 20-32 20-32
b 9 9 9 9 12 9 12
Schlauchschellen mit Schneckenantrieb
Form A Maße 25-40 25-40 30-45 30-45 35-50 35-50 40-60
b 9 12 9 12 9 12 9
8
4 14
1,6 7 Maße 40-60 50-70 50-70 60-80 60-80 70-90 70-90
b 12 9 12 9 12 9 12
1,2
14
Maße 80-100 80-100 90-110 90-110 100-120 110-130 120-140
b 9 12 9 12 12 12 12

Maße 130-150 140-160 150-170 160-180 170-190
d b b 12 12 12 12 12

Schlauchschellen mit Rundbolzen Maße 17-19 19-21 21-23 23-25 25-27 27-29 29-31
Form C1 b 18 18 18 18 18 18 18
M 6 M 6 M 6 M 6 M 6 M 6 M 6
d 1
d 1 s s 8 8 8 8 8 8 8

Maße 31-34 34-37 37-40 40-43 43-47 47-51 51-55
b 18 18 18 18 20 20 20
M 6 M 6 M 6 M 6 M 6 M 6 M 6
d 1
s 8 8 8 8 10 10 10

d b Maße 55-59 59-63 63-68 68- 73 73-79 79-85 85-91
b 20 20 20 25 25 25 25
M 6 M 6 M 6 M 8 M 8 M 8 M 8
d 1
s 10 10 10 13 13 13 13
Maße 91-97 97-104 104-112 112-121 121-130 130-140 140-150
b 25 25 25 25 25 30 30
M 8 M 8 M 8 M 8 M 8 M 8 M 10
d 1
s 13 13 13 13 13 13 16
Maße 150-162 162-174 174-187 187-200 200-213 213-226 226-239
b 30 30 30 30 30 30 30
M 10 M 10 M 10 M 10 M 10 M 10 M 10
d 1
s 16 16 16 16 16 16 16
Maße 239-252
b 30
M 10
d 1
s 16
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 234, S. 528
