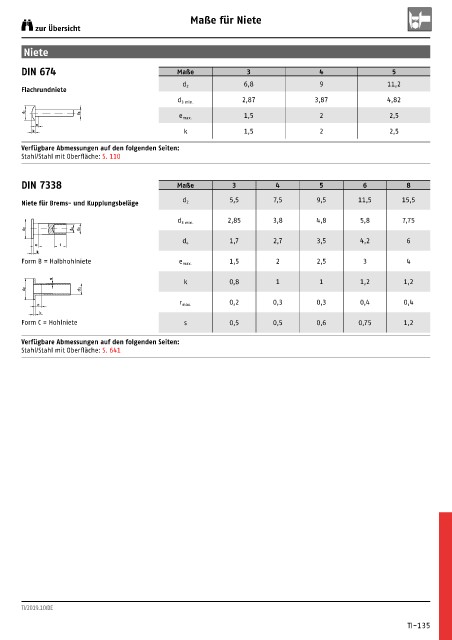

Maße für Niete
zur Übersicht

Niete

DIN 674 Maße 3 4 5
6,8 9 11,2
d 2
Flachrundniete
2,87 3,87 4,82
d 3 min.
d 2 d3 1,5 2 2,5
e max.
e
k k 1,5 2 2,5

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 110

DIN 7338 Maße 3 4 5 6 8

5,5 7,5 9,5 11,5 15,5
Niete für Brems- und Kupplungsbeläge d 2

2,85 3,8 4,8 5,8 7,75
d 3 min.
d2 d 4 d3
1,7 2,7 3,5 4,2 6
e t d 4
k
Form B = Halbhohlniete e max. 1,5 2 2,5 3 4

k 0,8 1 1 1,2 1,2
s
d2 d3
0,2 0,3 0,3 0,4 0,4
e r max.
k
Form C = Hohlniete s 0,5 0,5 0,6 0,75 1,2

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 641

TI/2019.10/DE

TI-135
