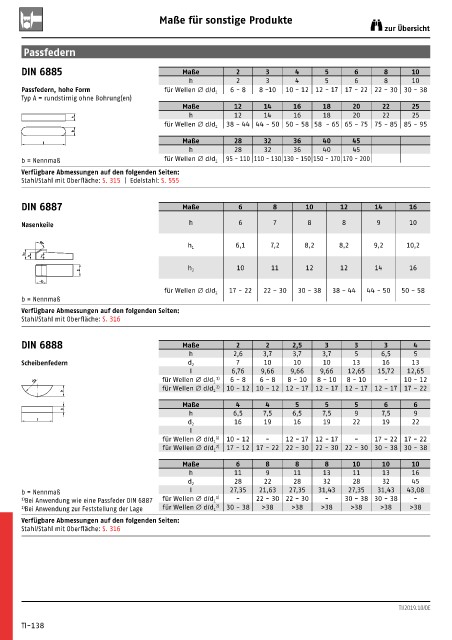

Page 839 - WS Befestigungstechnik

Maße für sonstige Produkte
zur Übersicht

Passfedern

DIN 6885 Maße 2 3 4 5 6 8 10
h 2 3 4 5 6 8 10
Passfedern, hohe Form für Wellen Ø d/d 1 6 - 8 8 -10 10 - 12 12 - 17 17 - 22 22 - 30 30 - 38
Typ A = rundstirnig ohne Bohrung(en)
Maße 12 14 16 18 20 22 25
h 12 14 16 18 20 22 25
h
38 - 44 44 - 50 50 - 58 58 - 65 65 - 75 75 - 85 85 - 95
für Wellen Ø d/d 1
b
Maße 28 32 36 40 45
l
h 28 32 36 40 45
b = Nennmaß für Wellen Ø d/d 1 95 - 110 110 - 130 130 - 150 150 - 170 170 - 200
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 315 | Edelstahl: S. 555

DIN 6887 Maße 6 8 10 12 14 16

Nasenkeile h 6 7 8 8 9 10

60° 6,1 7,2 8,2 8,2 9,2 10,2
h 1
h2
h h1
10 11 12 12 14 16
h 2
b
~b
17 - 22 22 - 30 30 - 38 38 - 44 44 - 50 50 - 58
für Wellen Ø d/d 1
b = Nennmaß
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 316

DIN 6888 Maße 2 2 2,5 3 3 3 4
h 2,6 3,7 3,7 3,7 5 6,5 5
Scheibenfedern d 2 7 10 10 10 13 16 13
l 6,76 9,66 9,66 9,66 12,65 15,72 12,65
1)
d2 für Wellen Ø d/d 1 6 - 8 6 - 8 8 - 10 8 - 10 8 - 10 - 10 - 12
2) 10 - 12 10 - 12 12 - 17 12 - 17 12 - 17 12 - 17 17 - 22
h für Wellen Ø d/d 1
Maße 4 4 5 5 5 6 6
b
h 6,5 7,5 6,5 7,5 9 7,5 9
l 16 19 16 19 22 19 22
d 2
l
1) 10 - 12 - 12 - 17 12 - 17 - 17 - 22 17 - 22
für Wellen Ø d/d 1
2) 17 - 12 17 - 22 22 - 30 22 - 30 22 - 30 30 - 38 30 - 38
für Wellen Ø d/d 1
Maße 6 8 8 8 10 10 10
h 11 9 11 13 11 13 16
28 22 28 32 28 32 45
d 2
b = Nennmaß l 27,35 21,63 27,35 31,43 27,35 31,43 43,08
1) Bei Anwendung wie eine Passfeder DIN 6887 für Wellen Ø d/d 1 1) - 22 - 30 22 - 30 - 30 - 38 30 - 38 -
2) Bei Anwendung zur Feststellung der Lage für Wellen Ø d/d 1 2) 30 - 38 >38 >38 >38 >38 >38 >38
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 316

TI/2019.10/DE

TI-138
