zur Übersicht Ringschrauben und Ringmuttern

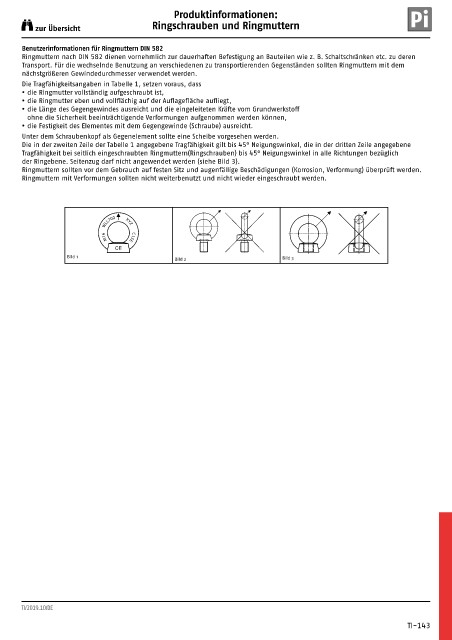

Benutzerinformationen für Ringmuttern DIN 582
Ringmuttern nach DIN 582 dienen vornehmlich zur dauerhaften Befestigung an Bauteilen wie z. B. Schaltschränken etc. zu deren
Transport. Für die wechselnde Benutzung an verschiedenen zu transportierenden Gegenständen sollten Ringmuttern mit dem
nächstgrößeren Gewindedurchmesser verwendet werden.
Die Tragfähigkeitsangaben in Tabelle 1, setzen voraus, dass
• die Ringmutter vollständig aufgeschraubt ist,
• die Ringmutter eben und vollflächig auf der Auflagefläche aufliegt,
• die Länge des Gegengewindes ausreicht und die eingeleiteten Kräfte vom Grundwerkstoff
ohne die Sicherheit beeinträchtigende Verformungen aufgenommen werden können,
• die Festigkeit des Elementes mit dem Gegengewinde (Schraube) ausreicht.
Unter dem Schraubenkopf als Gegenelement sollte eine Scheibe vorgesehen werden.
Die in der zweiten Zeile der Tabelle 1 angegebene Tragfähigkeit gilt bis 45° Neigungswinkel, die in der dritten Zeile angegebene
Tragfähigkeit bei seitlich eingeschraubten Ringmuttern(Ringschrauben) bis 45° Neigungswinkel in alle Richtungen bezüglich
der Ringebene. Seitenzug darf nicht angewendet werden (siehe Bild 3).
Ringmuttern sollten vor dem Gebrauch auf festen Sitz und augenfällige Beschädigungen (Korrosion, Verformung) überprüft werden.
Ringmuttern mit Verformungen sollten nicht weiterbenutzt und nicht wieder eingeschraubt werden.

WLL700 XYZ

M16 C15E
CE
Bild 1 Bild 2 Bild 3

TI/2019.10/DE

TI-143
