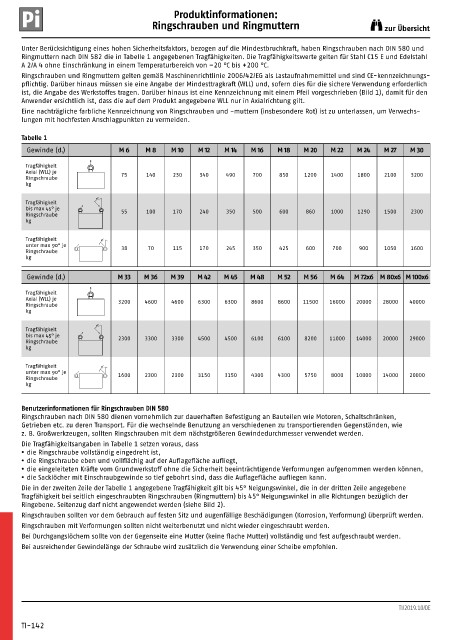

Pi Ringschrauben und Ringmuttern zur Übersicht
Produktinformationen:

Unter Berücksichtigung eines hohen Sicherheitsfaktors, bezogen auf die Mindestbruchkraft, haben Ringschrauben nach DIN 580 und
Ringmuttern nach DIN 582 die in Tabelle 1 angegebenen Tragfähigkeiten. Die Tragfähigkeitswerte gelten für Stahl C15 E und Edelstahl
A 2/A 4 ohne Einschränkung in einem Temperaturbereich von –20 °C bis +200 °C.
Ringschrauben und Ringmuttern gelten gemäß Maschinenrichtlinie 2006/42/EG als Lastaufnahmemittel und sind CE-kennzeichnungs-
pflichtig. Darüber hinaus müssen sie eine Angabe der Mindesttragkraft (WLL) und, sofern dies für die sichere Verwendung erforderlich
ist, die Angabe des Werkstoffes tragen. Darüber hinaus ist eine Kennzeichnung mit einem Pfeil vorgeschrieben (Bild 1), damit für den
Anwender ersichtlich ist, dass die auf dem Produkt angegebene WLL nur in Axialrichtung gilt.
Eine nachträgliche farbliche Kennzeichnung von Ringschrauben und -muttern (insbesondere Rot) ist zu unterlassen, um Verwechs-
lungen mit hochfesten Anschlagpunkten zu vermeiden.

Tabelle 1
Gewinde (d 1 ) M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30

Tragfähigkeit
Axial (WLL) je 75 140 230 340 490 700 850 1200 1400 1800 2100 3200
Ringschraube
kg
45°
Tragfähigkeit
bis max 45° je 55 100 170 240 350 500 600 860 1000 1290 1500 2300
Ringschraube
kg

Tragfähigkeit 45°
unter max 90° je 38 70 115 170 245 350 425 600 700 900 1050 1600
Ringschraube
kg

Gewinde (d 1 ) M 33 M 36 M 39 M 42 M 45 M 48 M 52 M 56 M 64 M 72x6 M 80x6 M 100x6

Tragfähigkeit
Axial (WLL) je 3200 4600 4600 6300 6300 8600 8600 11500 16000 20000 28000 40000
Ringschraube
kg
45°
Tragfähigkeit
bis max 45° je 2300 3300 3300 4500 4500 6100 6100 8200 11000 14000 20000 29000
Ringschraube
kg

Tragfähigkeit 45°
unter max 90° je 1600 2300 2300 3150 3150 4300 4300 5750 8000 10000 14000 20000
Ringschraube
kg

Benutzerinformationen für Ringschrauben DIN 580
Ringschrauben nach DIN 580 dienen vornehmlich zur dauerhaften Befestigung an Bauteilen wie Motoren, Schaltschränken,
Getrieben etc. zu deren Transport. Für die wechselnde Benutzung an verschiedenen zu transportierenden Gegenständen, wie
z. B. Großwerkzeugen, sollten Ringschrauben mit dem nächstgrößeren Gewindedurchmesser verwendet werden.
Die Tragfähigkeitsangaben in Tabelle 1 setzen voraus, dass
• die Ringschraube vollständig eingedreht ist,
• die Ringschraube eben und vollflächig auf der Auflagefläche aufliegt,
• die eingeleiteten Kräfte vom Grundwerkstoff ohne die Sicherheit beeinträchtigende Verformungen aufgenommen werden können,
• die Sacklöcher mit Einschraubgewinde so tief gebohrt sind, dass die Auflagefläche aufliegen kann.
Die in der zweiten Zeile der Tabelle 1 angegebene Tragfähigkeit gilt bis 45° Neigungswinkel, die in der dritten Zeile angegebene
Tragfähigkeit bei seitlich eingeschraubten Ringschrauben (Ringmuttern) bis 45° Neigungswinkel in alle Richtungen bezüglich der
Ringebene. Seitenzug darf nicht angewendet werden (siehe Bild 2).
Ringschrauben sollten vor dem Gebrauch auf festen Sitz und augenfällige Beschädigungen (Korrosion, Verformung) überprüft werden.
Ringschrauben mit Verformungen sollten nicht weiterbenutzt und nicht wieder eingeschraubt werden.
Bei Durchgangslöchern sollte von der Gegenseite eine Mutter (keine flache Mutter) vollständig und fest aufgeschraubt werden.
Bei ausreichender Gewindelänge der Schraube wird zusätzlich die Verwendung einer Scheibe empfohlen.
