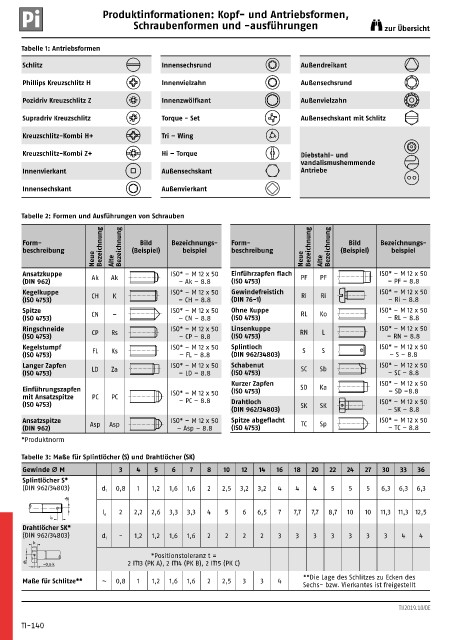

Pi Produktinformationen: Kopf- und Antriebsformen, zur Übersicht
Schraubenformen und -ausführungen

Tabelle 1: Antriebsformen

Schlitz Innensechsrund Außendreikant

Phillips Kreuzschlitz H Innenvielzahn Außensechsrund

Pozidriv Kreuzschlitz Z Innenzwölfkant Außenvielzahn

Supradriv Kreuzschlitz Torque - Set Außensechskant mit Schlitz

Kreuzschlitz-Kombi H+ Tri – Wing
Kreuzschlitz-Kombi Z+ Hi – Torque Diebstahl- und
vandalismushemmende
Innenvierkant Außensechskant Antriebe
Innensechskant Außenvierkant

Tabelle 2: Formen und Ausführungen von Schrauben

Form- Bild Bezeichnungs- Form- Bild Bezeichnungs-
beschreibung Bezeichnung Bezeichnung (Beispiel) beispiel beschreibung Bezeichnung Bezeichnung (Beispiel) beispiel
Neue Alte Neue Alte

Ansatzkuppe Ak Ak ISO* – M 12 x 50 Einführzapfen flach PF PF ISO* – M 12 x 50
(DIN 962) – Ak – 8.8 (ISO 4753) – PF – 8.8
Kegelkuppe CH K ISO* – M 12 x 50 Gewindefreistich Ri Ri ISO* – M 12 x 50
(ISO 4753) – CH – 8.8 (DIN 76-1) – Ri – 8.8
Spitze CN – ISO* – M 12 x 50 Ohne Kuppe RL Ko ISO* – M 12 x 50
(ISO 4753) – CN – 8.8 (ISO 4753) – RL – 8.8
Ringschneide CP Rs ISO* – M 12 x 50 Linsenkuppe RN L ISO* – M 12 x 50
(ISO 4753) – CP – 8.8 (ISO 4753) – RN – 8.8
Kegelstumpf FL Ks ISO* – M 12 x 50 Splintloch S S ISO* – M 12 x 50
(ISO 4753) – FL – 8.8 (DIN 962/34803) – S – 8.8
Langer Zapfen LD Za ISO* – M 12 x 50 Schabenut SC Sb ISO* – M 12 x 50
(ISO 4753) – LD – 8.8 (ISO 4753) – SC – 8.8
Kurzer Zapfen ISO* – M 12 x 50
Einführungszapfen ISO* – M 12 x 50 (ISO 4753) SD Ka – SD –8.8
mit Ansatzspitze PC PC – PC – 8.8
(ISO 4753) Drahtloch SK SK ISO* – M 12 x 50
(DIN 962/34803) – SK – 8.8
Ansatzspitze Asp Asp ISO* – M 12 x 50 Spitze abgeflacht TC Sp ISO* – M 12 x 50
(DIN 962) – Asp – 8.8 (ISO 4753) – TC – 8.8
*Produktnorm
Tabelle 3: Maße für Splintlöcher (S) und Drahtlöcher (SK)
Gewinde Ø M 3 4 5 6 7 8 10 12 14 16 18 20 22 24 27 30 33 36
Splintlöcher S*
(DIN 962/34803) d 1 0,8 1 1,2 1,6 1,6 2 2,5 3,2 3,2 4 4 4 5 5 5 6,3 6,3 6,3
d 1
2 2,2 2,6 3,3 3,3 4 5 6 6,5 7 7,7 7,7 8,7 10 10 11,3 11,3 12,5
l e
le
Drahtlöcher SK*
(DIN 962/34803) d 1 - 1,2 1,2 1,6 1,6 2 2 2 2 3 3 3 3 3 3 3 4 4
k
*Positionstoleranz t =
d 1 2 IT13 (PK A), 2 IT14 (PK B), 2 IT15 (PK C)
~0,5 k
**Die Lage des Schlitzes zu Ecken des
Maße für Schlitze** ~ 0,8 1 1,2 1,6 1,6 2 2,5 3 3 4
Sechs- bzw. Vierkantes ist freigestellt
