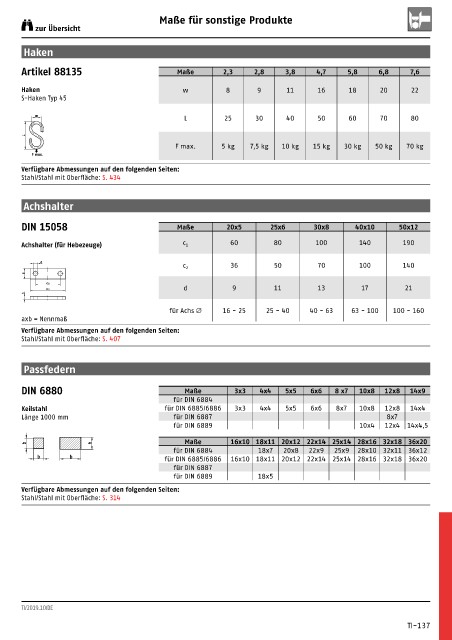

Maße für sonstige Produkte
zur Übersicht

Haken

Artikel 88135 Maße 2,3 2,8 3,8 4,7 5,8 6,8 7,6

Haken w 8 9 11 16 18 20 22
S-Haken Typ 45

w
L 25 30 40 50 60 70 80
L
F max. 5 kg 7,5 kg 10 kg 15 kg 30 kg 50 kg 70 kg
F max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 434

Achshalter

DIN 15058 Maße 20x5 25x6 30x8 40x10 50x12

Achshalter (für Hebezeuge) c 1 60 80 100 140 190

d 36 50 70 100 140
c 2
a
2 c
1 c d 9 11 13 17 21
b
für Achs Ø 16 - 25 25 - 40 40 - 63 63 - 100 100 - 160
axb = Nennmaß
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 407

Passfedern

DIN 6880 Maße 3x3 4x4 5x5 6x6 8 x7 10x8 12x8 14x9
für DIN 6884
Keilstahl für DIN 6885/6886 3x3 4x4 5x5 6x6 8x7 10x8 12x8 14x4
Länge 1000 mm für DIN 6887 8x7
für DIN 6889 10x4 12x4 14x4,5

Maße 16x10 18x11 20x12 22x14 25x14 28x16 32x18 36x20
b h
für DIN 6884 18x7 20x8 22x9 25x9 28x10 32x11 36x12
b b für DIN 6885/6886 16x10 18x11 20x12 22x14 25x14 28x16 32x18 36x20
für DIN 6887
für DIN 6889 18x5
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 314

TI/2019.10/DE

TI-137
