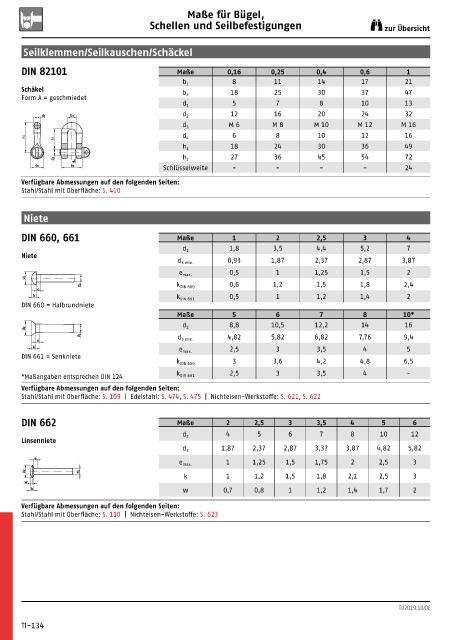

Maße für Bügel,
Schellen und Seilbefestigungen zur Übersicht

Seilklemmen/Seilkauschen/Schäckel

DIN 82101 Maße 0,16 0,25 0,4 0,6 1
8 11 14 17 21
b 1
Schäkel 18 25 30 37 47
Form A = geschmiedet b 2
d 1 5 7 8 10 13
12 16 20 24 32
d1 b1 d 2
M 6 M 8 M 10 M 12 M 16
d 3
h2 d 4 6 8 10 12 16
h1
18 24 30 36 49
h 1
27 36 45 54 72
d3 h 2
d4
Schlüsselweite - - - - 24
d2 b2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 410

Niete

DIN 660, 661 Maße 1 2 2,5 3 4
1,8 3,5 4,4 5,2 7
d 2
Niete
d 3 min. 0,93 1,87 2,37 2,87 3,87
0,5 1 1,25 1,5 2
e max.
d2
d3 k DIN 660 0,6 1,2 1,5 1,8 2,4
e
k 0,5 1 1,2 1,4 2
k DIN 661
DIN 660 = Halbrundniete
Maße 5 6 7 8 10*
8,8 10,5 12,2 14 16
d 2
d2
d3 4,82 5,82 6,82 7,76 9,4
e d 3 min.
k 2,5 3 3,5 4 5
e max.
DIN 661 = Senkniete
k DIN 660 3 3,6 4,2 4,8 6,5
2,5 3 3,5 4 -
* Maßangaben entsprechen DIN 124 k DIN 661
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 109 | Edelstahl: S. 474, S. 475 | Nichteisen-Werkstoffe: S. 621, S. 622

DIN 662 Maße 2 2,5 3 3,5 4 5 6

4 5 6 7 8 10 12
d 2
Linsenniete
1,87 2,37 2,87 3,37 3,87 4,82 5,82
d 3
e
e max. 1 1,25 1,5 1,75 2 2,5 3
d2 d3
k 1 1,2 1,5 1,8 2,1 2,5 3
w
k w 0,7 0,8 1 1,2 1,4 1,7 2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 110 | Nichteisen-Werkstoffe: S. 623

TI/2019.10/DE

TI-134
