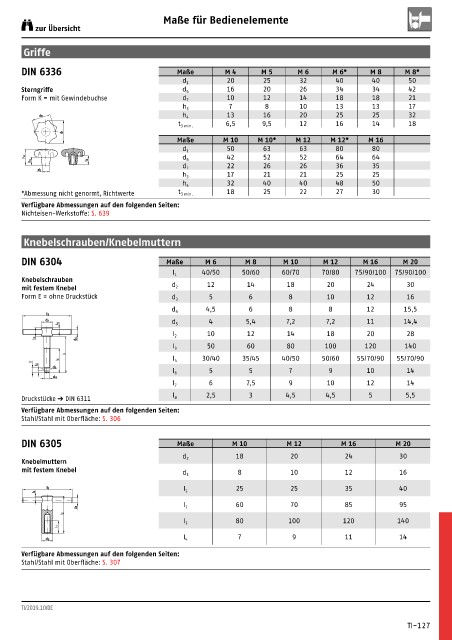

Maße für Bedienelemente
zur Übersicht

Griffe

DIN 6336 Maße M 4 M 5 M 6 M 6* M 8 M 8*
20 25 32 40 40 50
d 1
Sterngriffe d 6 16 20 26 34 34 42
Form K = mit Gewindebuchse d 7 10 12 14 18 18 21
7 8 10 13 13 17
h 3
d6 h 4 13 16 20 25 25 32
6,5 9,5 12 16 14 18
t 3 min.
d1
Maße M 10 M 10* M 12 M 12* M 16
50 63 63 80 80
d 1
h4 d 6 42 52 52 64 64
h3 t3
d 7 22 26 26 36 35
d7
h 3 17 21 21 25 25
32 40 40 48 50
h 4
* Abmessung nicht genormt, Richtwerte t 3 min. 18 25 22 27 30
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 639

Knebelschrauben/Knebelmuttern

DIN 6304 Maße M 6 M 8 M 10 M 12 M 16 M 20
40/50 50/60 60/70 70/80 75/90/100 75/90/100
l 1
Knebelschrauben
mit festem Knebel d 2 12 14 18 20 24 30
Form E = ohne Druckstück d 3 5 6 8 10 12 16
4,5 6 8 8 12 15,5
d 4
l3
d2 4 5,4 7,2 7,2 11 14,4
l6 d 5
10 12 14 18 20 28
l 2
l2 d3
50 60 80 100 120 140
l 3
l1
l5 l 5 30/40 35/45 40/50 50/60 55/70/90 55/70/90
l7
l8
d5 5 5 7 9 10 14
l 6
d 4
6 7,5 9 10 12 14
l 7
2,5 3 4,5 4,5 5 5,5
Druckstücke Å DIN 6311 l 8
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 306
DIN 6305 Maße M 10 M 12 M 16 M 20
18 20 24 30
Knebelmuttern d 2
mit festem Knebel
d 3 8 10 12 16
l3 l 1 25 25 35 40
l4
60 70 85 95
d3 l 2
l 2
80 100 120 140
l 3
l1
2 d l 4 7 9 11 14
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 307

TI/2019.10/DE

TI-127
