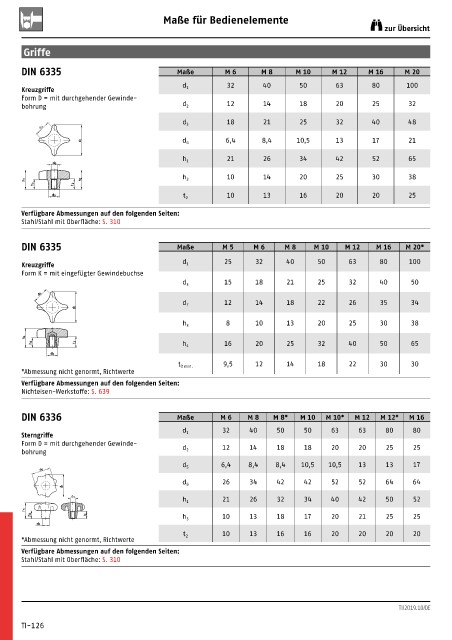

Maße für Bedienelemente
zur Übersicht

Griffe

DIN 6335 Maße M 6 M 8 M 10 M 12 M 16 M 20
32 40 50 63 80 100
Kreuzgriffe d 1
Form D = mit durchgehender Gewinde-
bohrung d 2 12 14 18 20 25 32
18 21 25 32 40 48
d 3
d 3
d1 d 6 6,4 8,4 10,5 13 17 21
21 26 34 42 52 65
h 1
d6
10 14 20 25 30 38
h1 h2 h 3
h 3 t 2
d2 10 13 16 20 20 25
t 2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 310

DIN 6335 Maße M 5 M 6 M 8 M 10 M 12 M 16 M 20*

Kreuzgriffe d 1 25 32 40 50 63 80 100
Form K = mit eingefügter Gewindebuchse
15 18 21 25 32 40 50
d 3
d3
12 14 18 22 26 35 34
d 7
d1
8 10 13 20 25 30 38
h 3
h4
h3 t 3 h 4 16 20 25 32 40 50 65
d7
9,5 12 14 18 22 30 30
t 3 min.
* Abmessung nicht genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 639

DIN 6336 Maße M 6 M 8 M 8* M 10 M 10* M 12 M 12* M 16
32 40 50 50 63 63 80 80
Sterngriffe d 1
Form D = mit durchgehender Gewinde- 12 14 18 18 20 20 25 25
bohrung d 2
6,4 8,4 8,4 10,5 10,5 13 13 17
d 5
d6
26 34 42 42 52 52 64 64
d 6
d1
d5 21 26 32 34 40 42 50 52
h 1
h 1
h3 t2 10 13 18 17 20 21 25 25
h 3
d2
10 13 16 16 20 20 20 20
t 2
* Abmessung nicht genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 310

TI/2019.10/DE

TI-126
