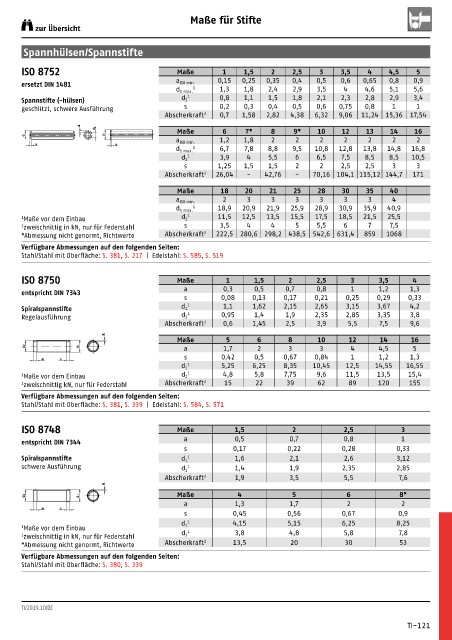

Page 822 - WS Befestigungstechnik

Maße für Stifte
zur Übersicht

Spannhülsen/Spannstifte

ISO 8752 Maße 1 1,5 2 2,5 3 3,5 4 4,5 5
0,15 0,25 0,35 0,4 0,5 0,6 0,65 0,8 0,9
ersetzt DIN 1481 a ISO min. 1
d 1 max. 1,3 1,8 2,4 2,9 3,5 4 4,6 5,1 5,6
Spannstifte (-hülsen) d 2 1 0,8 1,1 1,5 1,8 2,1 2,3 2,8 2,9 3,4
geschlitzt, schwere Ausführung s 0,2 0,3 0,4 0,5 0,6 0,75 0,8 1 1
Abscherkraft 2 0,7 1,58 2,82 4,38 6,32 9,06 11,24 15,36 17,54
s
d 2 Maße 6 7* 8 9* 10 12 13 14 16
d 1 d1
a ISO min. 1,2 1,8 2 2 2 2 2 2 2
a a
1 6,7 7,8 8,8 9,5 10,8 12,8 13,8 14,8 16,8
d 1 max.
1 3,9 4 5,5 6 6,5 7,5 8,5 8,5 10,5
d 2
s 1,25 1,5 1,5 2 2 2,5 2,5 3 3
Abscherkraft 2 26,04 - 42,76 - 70,16 104,1 115,12 144,7 171
Maße 18 20 21 25 28 30 35 40
2 3 3 3 3 3 3 4
a ISO min.
1 18,9 20,9 21,9 25,9 28,9 30,9 35,9 40,9
d 1 max.
1 Maße vor dem Einbau d 2 1 11,5 12,5 13,5 15,5 17,5 18,5 21,5 25,5
2 zweischnittig in kN, nur für Federstahl s 3,5 4 4 5 5,5 6 7 7,5
* Abmessung nicht genormt, Richtwerte Abscherkraft 2 222,5 280,6 298,2 438,5 542,6 631,4 859 1068
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 381, S. 217 | Edelstahl: S. 585, S. 519

ISO 8750 Maße 1 1,5 2 2,5 3 3,5 4
a 0,3 0,5 0,7 0,8 1 1,2 1,3
entspricht DIN 7343
s 0,08 0,13 0,17 0,21 0,25 0,29 0,33
1 1,1 1,62 2,15 2,65 3,15 3,67 4,2
Spiralspannstifte d 1
Regelausführung d 2 1 0,95 1,4 1,9 2,35 2,85 3,35 3,8
Abscherkraft 2 0,6 1,45 2,5 3,9 5,5 7,5 9,6
s
Maße 5 6 8 10 12 14 16
d 2 d1 a 1,7 2 3 3 4 4,5 5
a a s 0,42 0,5 0,67 0,84 1 1,2 1,3
1 5,25 6,25 8,35 10,45 12,5 14,55 16,55
d 1
1 Maße vor dem Einbau d 2 1 4,8 5,8 7,75 9,6 11,5 13,5 15,4
2 zweischnittig kN, nur für Federstahl Abscherkraft 2 15 22 39 62 89 120 155
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 381, S. 339 | Edelstahl: S. 584, S. 571

ISO 8748 Maße 1,5 2 2,5 3
entspricht DIN 7344 a 0,5 0,7 0,8 1
s 0,17 0,22 0,28 0,33
Spiralspannstifte d 1 1 1,6 2,1 2,6 3,12
schwere Ausführung d 2 1 1,4 1,9 2,35 2,85
Abscherkraft 2 1,9 3,5 5,5 7,6
s
d 2 d1 Maße 4 5 6 8*
a 1,3 1,7 2 2
a a
s 0,45 0,56 0,67 0,9
1 4,15 5,15 6,25 8,25
1 Maße vor dem Einbau d 1
2 zweischnittig in kN, nur für Federstahl d 2 1 3,8 4,8 5,8 7,8
* Abmessung nicht genormt, Richtwerte Abscherkraft 2 13,5 20 30 53
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 380, S. 339

TI/2019.10/DE

TI-121
