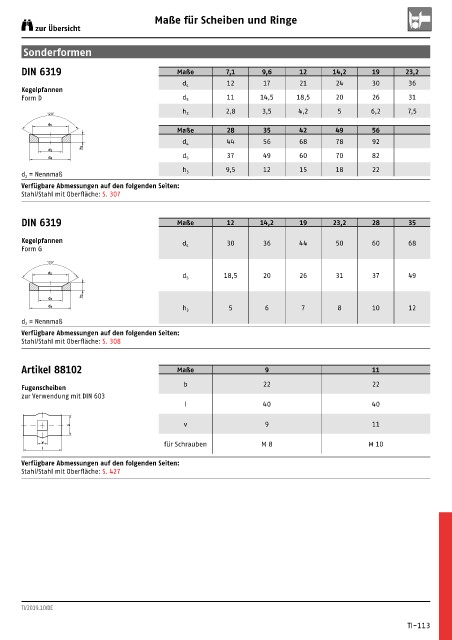

Maße für Scheiben und Ringe
zur Übersicht

Sonderformen

DIN 6319 Maße 7,1 9,6 12 14,2 19 23,2
12 17 21 24 30 36
d 4
Kegelpfannen
Form D d 5 11 14,5 18,5 20 26 31
2,8 3,5 4,2 5 6,2 7,5
120° h 3
d5
Maße 28 35 42 49 56
44 56 68 78 92
d 4
h3
d 2 37 49 60 70 82
d4 d 5
9,5 12 15 18 22
d 2 = Nennmaß h 3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 307

DIN 6319 Maße 12 14,2 19 23,2 28 35

Kegelpfannen 30 36 44 50 60 68
d 4
Form G
120°
d5 18,5 20 26 31 37 49
d 5
h3
d 2
d4 5 6 7 8 10 12
h 3
d 2 = Nennmaß
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 308

Artikel 88102 Maße 9 11

Fugenscheiben b 22 22
zur Verwendung mit DIN 603
l 40 40

v 9 11
b
v für Schrauben M 8 M 10
l
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 427
