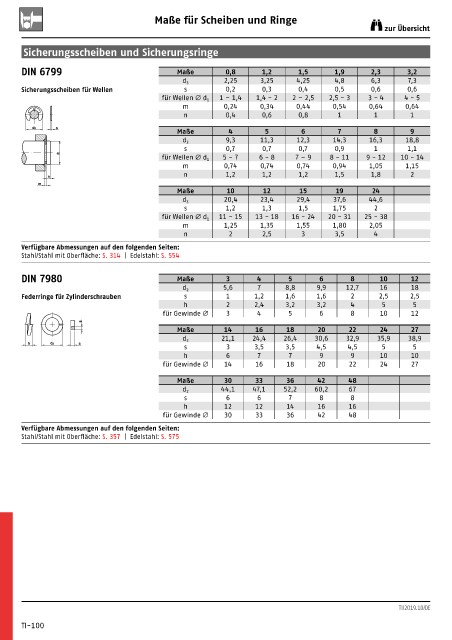

Maße für Scheiben und Ringe
zur Übersicht
Sicherungsscheiben und Sicherungsringe
DIN 6799 Maße 0,8 1,2 1,5 1,9 2,3 3,2
2,25 3,25 4,25 4,8 6,3 7,3
d 3
Sicherungsscheiben für Wellen s 0,2 0,3 0,4 0,5 0,6 0,6
1 – 1,4 1,4 - 2 2 – 2,5 2,5 - 3 3 - 4 4 - 5
für Wellen Ø d 1
m 0,24 0,34 0,44 0,54 0,64 0,64
n 0,4 0,6 0,8 1 1 1
d3 s
Maße 4 5 6 7 8 9
9,3 11,3 12,3 14,3 16,3 18,8
d 3
s 0,7 0,7 0,7 0,9 1 1,1
d1 5 - 7 6 - 8 7 – 9 8 - 11 9 - 12 10 - 14
für Wellen Ø d 1
m 0,74 0,74 0,74 0,94 1,05 1,15
n 1,2 1,2 1,2 1,5 1,8 2
n
m
Maße 10 12 15 19 24
20,4 23,4 29,4 37,6 44,6
d 3
s 1,2 1,3 1,5 1,75 2
11 - 15 13 - 18 16 - 24 20 - 31 25 - 38
für Wellen Ø d 1
m 1,25 1,35 1,55 1,80 2,05
n 2 2,5 3 3,5 4
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 314 | Edelstahl: S. 554
DIN 7980 Maße 3 4 5 6 8 10 12
5,6 7 8,8 9,9 12,7 16 18
d 2
Federringe für Zylinderschrauben s 1 1,2 1,6 1,6 2 2,5 2,5
h 2 2,4 3,2 3,2 4 5 5
für Gewinde Ø 3 4 5 6 8 10 12
s
Maße 14 16 18 20 22 24 27
21,1 24,4 26,4 30,6 32,9 35,9 38,9
d 2
h d2 s
s 3 3,5 3,5 4,5 4,5 5 5
h 6 7 7 9 9 10 10
für Gewinde Ø 14 16 18 20 22 24 27
Maße 30 33 36 42 48
44,1 47,1 52,2 60,2 67
d 2
s 6 6 7 8 8
h 12 12 14 16 16
für Gewinde Ø 30 33 36 42 48
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 357 | Edelstahl: S. 575
