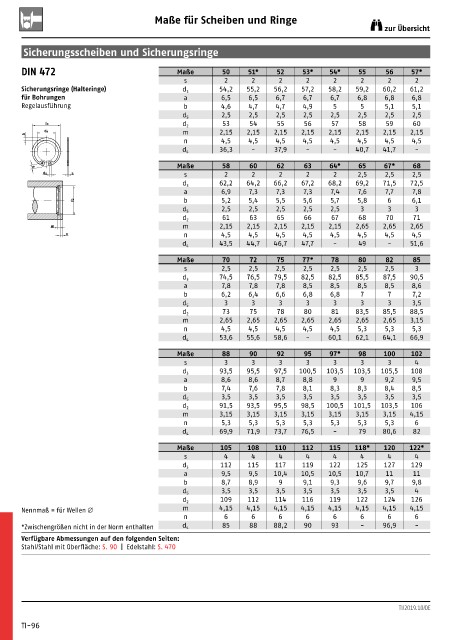

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 472 Maße 50 51* 52 53* 54* 55 56 57*
s 2 2 2 2 2 2 2 2
Sicherungsringe (Halteringe) d 3 54,2 55,2 56,2 57,2 58,2 59,2 60,2 61,2
für Bohrungen a 6,5 6,5 6,7 6,7 6,7 6,8 6,8 6,8
Regelausführung b 4,6 4,7 4,7 4,9 5 5 5,1 5,1
2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
d 5
d3 d 2 53 54 55 56 57 58 59 60
d 4 m 2,15 2,15 2,15 2,15 2,15 2,15 2,15 2,15
b
n 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5
36,3 - 37,9 - - 40,7 41,7 -
d 4
Maße 58 60 62 63 64* 65 67* 68
a
d 5 s s 2 2 2 2 2 2,5 2,5 2,5
62,2 64,2 66,2 67,2 68,2 69,2 71,5 72,5
d 3
a 6,9 7,3 7,3 7,3 7,4 7,6 7,7 7,8
d2 b 5,2 5,4 5,5 5,6 5,7 5,8 6 6,1
2,5 2,5 2,5 2,5 2,5 3 3 3
d 5
61 63 65 66 67 68 70 71
d 2
m m 2,15 2,15 2,15 2,15 2,15 2,65 2,65 2,65
n n 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5
43,5 44,7 46,7 47,7 - 49 - 51,6
d 4
Maße 70 72 75 77* 78 80 82 85
s 2,5 2,5 2,5 2,5 2,5 2,5 2,5 3
74,5 76,5 79,5 82,5 82,5 85,5 87,5 90,5
d 3
a 7,8 7,8 7,8 8,5 8,5 8,5 8,5 8,6
b 6,2 6,4 6,6 6,8 6,8 7 7 7,2
3 3 3 3 3 3 3 3,5
d 5
73 75 78 80 81 83,5 85,5 88,5
d 2
m 2,65 2,65 2,65 2,65 2,65 2,65 2,65 3,15
n 4,5 4,5 4,5 4,5 4,5 5,3 5,3 5,3
53,6 55,6 58,6 - 60,1 62,1 64,1 66,9
d 4
Maße 88 90 92 95 97* 98 100 102
s 3 3 3 3 3 3 3 4
93,5 95,5 97,5 100,5 103,5 103,5 105,5 108
d 3
a 8,6 8,6 8,7 8,8 9 9 9,2 9,5
b 7,4 7,6 7,8 8,1 8,3 8,3 8,4 8,5
3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5
d 5
91,5 93,5 95,5 98,5 100,5 101,5 103,5 106
d 2
m 3,15 3,15 3,15 3,15 3,15 3,15 3,15 4,15
n 5,3 5,3 5,3 5,3 5,3 5,3 5,3 6
69,9 71,9 73,7 76,5 - 79 80,6 82
d 4
Maße 105 108 110 112 115 118* 120 122*
s 4 4 4 4 4 4 4 4
112 115 117 119 122 125 127 129
d 3
a 9,5 9,5 10,4 10,5 10,5 10,7 11 11
b 8,7 8,9 9 9,1 9,3 9,6 9,7 9,8
3,5 3,5 3,5 3,5 3,5 3,5 3,5 4
d 5
109 112 114 116 119 122 124 126
d 2
Nennmaß = für Wellen Ø m 4,15 4,15 4,15 4,15 4,15 4,15 4,15 4,15
n 6 6 6 6 6 6 6 6
* Zwischengrößen nicht in der Norm enthalten d 4 85 88 88,2 90 93 - 96,9 -
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 90 | Edelstahl: S. 470

TI/2019.10/DE

TI-96
