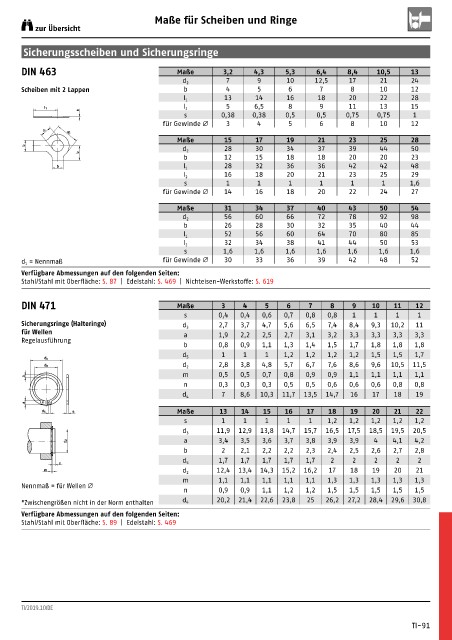

Maße für Scheiben und Ringe
zur Übersicht

Sicherungsscheiben und Sicherungsringe

DIN 463 Maße 3,2 4,3 5,3 6,4 8,4 10,5 13
7 9 10 12,5 17 21 24
d 2
Scheiben mit 2 Lappen b 4 5 6 7 8 10 12
13 14 16 18 20 22 28
l 1
5 6,5 8 9 11 13 15
l 1 l 2
s
s 0,38 0,38 0,5 0,5 0,75 0,75 1
für Gewinde Ø 3 4 5 6 8 10 12
d 1 d2
Maße 15 17 19 21 23 25 28
b 28 30 34 37 39 44 50
d 2
l 2
b 12 15 18 18 20 20 23
b l 1 28 32 36 36 42 42 48
16 18 20 21 23 25 29
l 2
s 1 1 1 1 1 1 1,6
für Gewinde Ø 14 16 18 20 22 24 27
Maße 31 34 37 40 43 50 54
56 60 66 72 78 92 98
d 2
b 26 28 30 32 35 40 44
52 56 60 64 70 80 85
l 1
32 34 38 41 44 50 53
l 2
s 1,6 1,6 1,6 1,6 1,6 1,6 1,6
d 1 = Nennmaß für Gewinde Ø 30 33 36 39 42 48 52
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 87 | Edelstahl: S. 469 | Nichteisen-Werkstoffe: S. 619

DIN 471 Maße 3 4 5 6 7 8 9 10 11 12
s 0,4 0,4 0,6 0,7 0,8 0,8 1 1 1 1
Sicherungsringe (Halteringe) d 3 2,7 3,7 4,7 5,6 6,5 7,4 8,4 9,3 10,2 11
für Wellen a 1,9 2,2 2,5 2,7 3,1 3,2 3,3 3,3 3,3 3,3
Regelausführung
b 0,8 0,9 1,1 1,3 1,4 1,5 1,7 1,8 1,8 1,8
1 1 1 1,2 1,2 1,2 1,2 1,5 1,5 1,7
d 5
d 4
2,8 3,8 4,8 5,7 6,7 7,6 8,6 9,6 10,5 11,5
d3 d 2
m 0,5 0,5 0,7 0,8 0,9 0,9 1,1 1,1 1,1 1,1
b
n 0,3 0,3 0,3 0,5 0,5 0,6 0,6 0,6 0,8 0,8
7 8,6 10,3 11,7 13,5 14,7 16 17 18 19
d 4
a
d 5 s Maße 13 14 15 16 17 18 19 20 21 22
s 1 1 1 1 1 1,2 1,2 1,2 1,2 1,2
11,9 12,9 13,8 14,7 15,7 16,5 17,5 18,5 19,5 20,5
d 3
d 2 a 3,4 3,5 3,6 3,7 3,8 3,9 3,9 4 4,1 4,2
b 2 2,1 2,2 2,2 2,3 2,4 2,5 2,6 2,7 2,8
1,7 1,7 1,7 1,7 1,7 2 2 2 2 2
n d 5
m d 2 12,4 13,4 14,3 15,2 16,2 17 18 19 20 21
m 1,1 1,1 1,1 1,1 1,1 1,3 1,3 1,3 1,3 1,3
Nennmaß = für Wellen Ø
n 0,9 0,9 1,1 1,2 1,2 1,5 1,5 1,5 1,5 1,5
* Zwischengrößen nicht in der Norm enthalten d 4 20,2 21,4 22,6 23,8 25 26,2 27,2 28,4 29,6 30,8
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 89 | Edelstahl: S. 469

TI/2019.10/DE

TI-91
