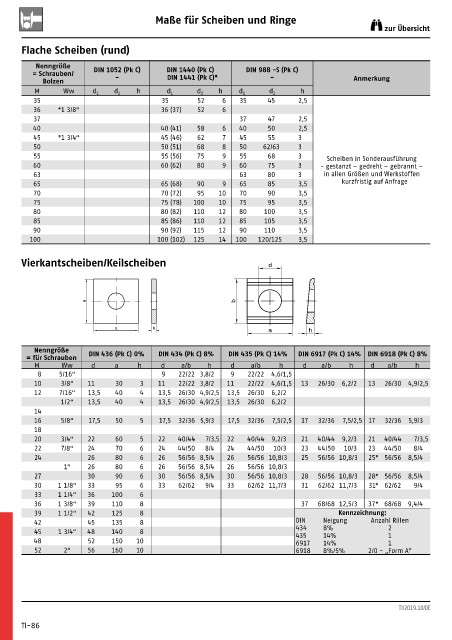

Maße für Scheiben und Ringe
zur Übersicht

Flache Scheiben (rund)

Nenngröße
DIN 1440 (Pk C)
= Schrauben/ DIN 1052 (Pk C) DIN 1441 (Pk C)* DIN 988 -S (Pk C)
-
-
Bolzen Anmerkung
M Ww d 1 d 2 h d 1 d 2 h d 1 d 2 h
35 35 52 6 35 45 2,5
36 *1 3/8“ 36 (37) 52 6
37 37 47 2,5
40 40 (41) 58 6 40 50 2,5
45 *1 3/4“ 45 (46) 62 7 45 55 3
50 50 (51) 68 8 50 62/63 3
55 55 (56) 75 9 55 68 3 Scheiben in Sonderausführung
60 60 (62) 80 9 60 75 3 - gestanzt – gedreht – gebrannt –
63 63 80 3 in allen Größen und Werkstoffen
65 65 (68) 90 9 65 85 3,5 kurzfristig auf Anfrage
70 70 (72) 95 10 70 90 3,5
75 75 (78) 100 10 75 95 3,5
80 80 (82) 110 12 80 100 3,5
85 85 (86) 110 12 85 105 3,5
90 90 (92) 115 12 90 110 3,5
100 100 (102) 125 14 100 120/125 3,5

Vierkantscheiben/Keilscheiben d

a b

a h a h

Nenngröße
= für Schrauben DIN 436 (Pk C) 0% DIN 434 (Pk C) 8% DIN 435 (Pk C) 14% DIN 6917 (Pk C) 14% DIN 6918 (Pk C) 8%
M Ww d a h d a/b h d a/b h d a/b h d a/b h
8 5/16“ 9 22/22 3,8/2 9 22/22 4,6/1,5
10 3/8“ 11 30 3 11 22/22 3,8/2 11 22/22 4,6/1,5 13 26/30 6,2/2 13 26/30 4,9/2,5
12 7/16“ 13,5 40 4 13,5 26/30 4,9/2,5 13,5 26/30 6,2/2
1/2“ 13,5 40 4 13,5 26/30 4,9/2,5 13,5 26/30 6,2/2
14
16 5/8“ 17,5 50 5 17,5 32/36 5,9/3 17,5 32/36 7,5/2,5 17 32/36 7,5/2,5 17 32/36 5,9/3
18
20 3/4“ 22 60 5 22 40/44 7/3,5 22 40/44 9,2/3 21 40/44 9,2/3 21 40/44 7/3,5
22 7/8“ 24 70 6 24 44/50 8/4 24 44/50 10/3 23 44/50 10/3 23 44/50 8/4
24 26 80 6 26 56/56 8,5/4 26 56/56 10,8/3 25 56/56 10,8/3 25* 56/56 8,5/4
1“ 26 80 6 26 56/56 8,5/4 26 56/56 10,8/3
27 30 90 6 30 56/56 8,5/4 30 56/56 10,8/3 28 56/56 10,8/3 28* 56/56 8,5/4
30 1 1/8“ 33 95 6 33 62/62 9/4 33 62/62 11,7/3 31 62/62 11,7/3 31* 62/62 9/4
33 1 1/4“ 36 100 6
36 1 3/8“ 39 110 8 37 68/68 12,5/3 37* 68/68 9,4/4
39 1 1/2“ 42 125 8 Kennzeichnung:
42 45 135 8 DIN Neigung Anzahl Rillen
45 1 3/4“ 48 140 8 434 8% 2
435
1
14%
48 52 150 10 6917 14% 1
52 2“ 56 160 10 6918 8%/5% 2/0 - „Form A”
