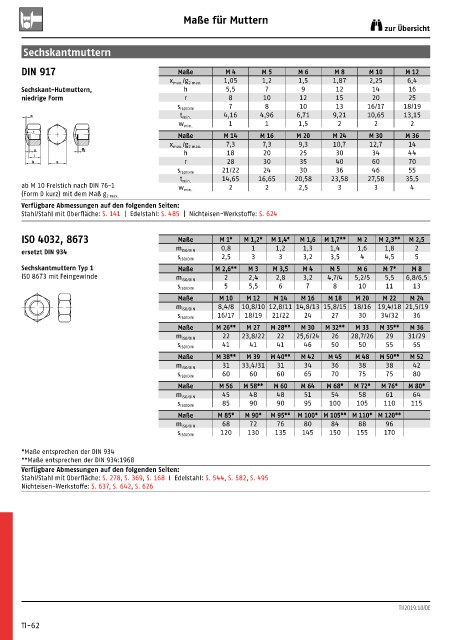

Maße für Muttern
zur Übersicht

Sechskantmuttern

DIN 917 Maße M 4 M 5 M 6 M 8 M 10 M 12
1,05 1,2 1,5 1,87 2,25 6,4
x max. /g 2 max.
Sechskant-Hutmuttern, h 5,5 7 9 12 14 16
niedrige Form r 8 10 12 15 20 25
7 8 10 13 16/17 18/19
s ISO/DIN
w t min. 4,16 4,96 6,71 9,21 10,65 13,15
1 1 1,5 2 2 2
w min.
r
Maße M 14 M 16 M 20 M 24 M 30 M 36
7,3 7,3 9,3 10,7 12,7 14
x max. /g 2 max.
x g 2
t h 18 20 25 30 34 44
h s r 28 30 35 40 60 70
21/22 24 30 36 46 55
s ISO/DIN
14,65 16,65 20,58 23,58 27,58 35,5
t min.
ab M 10 Freistich nach DIN 76-1 2 2 2,5 3 3 4
w min.
(Form D kurz) mit dem Maß g 2 max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 141 | Edelstahl: S. 485 | Nichteisen-Werkstoffe: S. 624
ISO 4032, 8673 Maße M 1* M 1,2* M 1,4* M 1,6 M 1,7** M 2 M 2,3** M 2,5
0,8 1 1,2 1,3 1,4 1,6 1,8 2
ersetzt DIN 934 m ISO/DIN
s ISO/DIN 2,5 3 3 3,2 3,5 4 4,5 5
Sechskantmuttern Typ 1 Maße M 2,6** M 3 M 3,5 M 4 M 5 M 6 M 7* M 8
ISO 8673 mit Feingewinde 2 2,4 2,8 3,2 4,7/4 5,2/5 5,5 6,8/6,5
m ISO/DIN
5 5,5 6 7 8 10 11 13
s ISO/DIN
Maße M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
8,4/8 10,8/10 12,8/11 14,8/13 15,8/15 18/16 19,4/18 21,5/19
m ISO/DIN
16/17 18/19 21/22 24 27 30 34/32 36
s ISO/DIN
Maße M 26** M 27 M 28** M 30 M 32** M 33 M 35** M 36
22 23,8/22 22 25,6/24 26 28,7/26 29 31/29
m ISO/DIN
41 41 41 46 50 50 55 55
s ISO/DIN
Maße M 38** M 39 M 40** M 42 M 45 M 48 M 50** M 52
31 33,4/31 31 34 36 38 38 42
m ISO/DIN
60 60 60 65 70 75 75 80
s ISO/DIN
Maße M 56 M 58** M 60 M 64 M 68* M 72* M 76* M 80*
45 48 48 51 54 58 61 64
m ISO/DIN
85 90 90 95 100 105 110 115
s ISO/DIN
Maße M 85* M 90* M 95** M 100* M 105** M 110* M 120**
68 72 76 80 84 88 96
m ISO/DIN
120 130 135 145 150 155 170
s ISO/DIN
* Maße entsprechen der DIN 934
** Maße entsprechen der DIN 934:1968
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 278, S. 369, S. 168 I Edelstahl: S. 544, S. 582, S. 495
Nichteisen-Werkstoffe: S. 637, S. 642, S. 626
