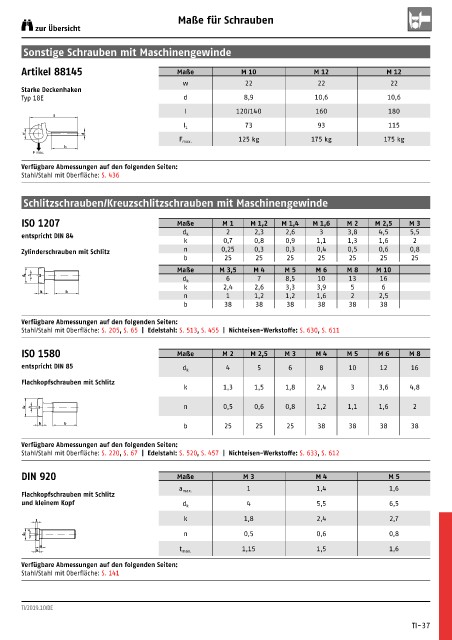

Page 738 - WS Befestigungstechnik

Maße für Schrauben
zur Übersicht

Sonstige Schrauben mit Maschinengewinde

Artikel 88145 Maße M 10 M 12 M 12
w 22 22 22
Starke Deckenhaken
Typ 18E d 8,9 10,6 10,6

l 120/140 160 180
l
73 93 115
l 1
w d
F max. 125 kg 175 kg 175 kg
l1
F max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 436

Schlitzschrauben/Kreuzschlitzschrauben mit Maschinengewinde

ISO 1207 Maße M 1 M 1,2 M 1,4 M 1,6 M 2 M 2,5 M 3
2 2,3 2,6 3 3,8 4,5 5,5
entspricht DIN 84 d k
k 0,7 0,8 0,9 1,1 1,3 1,6 2
Zylinderschrauben mit Schlitz n 0,25 0,3 0,3 0,4 0,5 0,6 0,8
b 25 25 25 25 25 25 25
Maße M 3,5 M 4 M 5 M 6 M 8 M 10
d k n 6 7 8,5 10 13 16
d k
k 2,4 2,6 3,3 3,9 5 6
k b
n 1 1,2 1,2 1,6 2 2,5
b 38 38 38 38 38 38
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 205, S. 65 | Edelstahl: S. 513, S. 455 | Nichteisen-Werkstoffe: S. 630, S. 611

ISO 1580 Maße M 2 M 2,5 M 3 M 4 M 5 M 6 M 8

entspricht DIN 85 d k 4 5 6 8 10 12 16
Flachkopfschrauben mit Schlitz
k 1,3 1,5 1,8 2,4 3 3,6 4,8

dk n n 0,5 0,6 0,8 1,2 1,1 1,6 2
k b
b 25 25 25 38 38 38 38
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 220, S. 67 | Edelstahl: S. 520, S. 457 | Nichteisen-Werkstoffe: S. 633, S. 612

DIN 920 Maße M 3 M 4 M 5

1 1,4 1,6
a max.
Flachkopfschrauben mit Schlitz
und kleinem Kopf d k 4 5,5 6,5
t k 1,8 2,4 2,7
n
dk n 0,5 0,6 0,8
a
k t max. 1,15 1,5 1,6
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 141

TI/2019.10/DE

TI-37
